Dla producentów i specjalistów zajmujących się uszczelnieniami przemysłowymi niewiele rzeczy jest tak frustrujących jak ściąganie świeżo nawiniętej, spiralnie zwiniętej uszczelki z trzpienia tylko w celu wykrycia nierównej gęstości, falistych krawędzi lub niedokładności wymiarowych. Ten moment rozczarowania sygnalizuje zmarnowane materiały, stracony czas i – co najważniejsze – produkt, który może nie działać prawidłowo.
Nierówne uzwojenie jest nie tylko uciążliwością produkcyjną; uderza w sedno tego, co sprawia, że uszczelka spiralna jest niezawodna. Gęstość uzwojenia wpływa bezpośrednio na szczelność, przy czym uzwojenia o niższej gęstości stale osiągają gorsze wyniki od swoich odpowiedników o większej gęstości. Kiedy linie produkcyjne produkują uszczelki o niejednorodnych przekrojach poprzecznych, zmiennych średnicach zewnętrznych lub luźnych uzwojeniach, konsekwencje wykraczają daleko poza halę produkcyjną – obejmują połączenia kołnierzowe, systemy rurociągów i ostatecznie bezpieczeństwo operacyjne.
W tym artykule zbadano, dlaczego niespójne uzwojenie utrzymuje się w wielu operacjach i jak nowoczesneautomatyczna maszyna do nawijania uszczelki spiralnie zwijanejtechnologia pozwala sprostać tym wyzwaniom oraz dowiedzieć się, co zespoły produkcyjne mogą zrobić, aby osiągnąć powtarzalne i wiarygodne wyniki.
Przed omówieniem rozwiązań ważne jest, aby zrozumieć, dlaczego w ogóle występuje niespójne uzwojenie. Większość problemów można podzielić na trzy kategorie: problemy mechaniczne, zmienne materiałowe i luki w kontroli procesu.
Integralność mechaniczna maszyny nawijającej bezpośrednio determinuje jakość każdej produkowanej przez nią uszczelki. Kiedy elementy zużywają się, poluzowują lub wypadają z wyrównania, wynikające z tego defekty uszczelek są przewidywalne, ale nie nieuniknione.
| Objaw | Potencjalna przyczyna | Wpływ na jakość uszczelki |
|---|---|---|
| Nierówne napięcie na uzwojeniach | Zużyte urządzenia napinające, niewłaściwa kalibracja | Falisty, niejednolity profil uszczelki; puste przestrzenie w warstwie wypełniającej |
| Nieregularny hałas lub wibracje maszyny | Poluzowane śruby, zużyte łożyska | Niespójny skok kręty; przyspieszone zużycie podzespołów |
| Zmienna prędkość wrzeciona | Wadliwy napęd VFD, ślizgający się pasek napędowy | Zmienna gęstość warstw; niestabilność wymiarowa |
| Odkształcenie uszczelki podczas nawijania | Niewłaściwa regulacja wysokości listwy | wypaczenie; nierówne ułożenie warstw |
Wśród tych problemów najczęstszą przyczyną falistej i niejednorodnej uszczelki jest nierównomierne napięcie. Kiedy napięcie metalowej taśmy i materiału wypełniającego zmienia się podczas cyklu nawijania, w powstałej uszczelce powstają nieregularności, które pogarszają jej właściwości uszczelniające. W zastosowaniach krytycznych, takich jak przetwórstwo petrochemiczne lub wytwarzanie energii, nawet niewielkie zmiany gęstości mogą spowodować powstanie ścieżek wycieków w warunkach zmieniającego się ciśnienia i temperatury.
Nawet doskonale utrzymana maszyna nawijająca nie jest w stanie przezwyciężyć złej jakości surowców. Aby uzyskać powtarzalne wyniki, taśma metalowa i materiał wypełniający muszą spełniać spójne specyfikacje wymiarowe i właściwości.
Typowe problemy z uzwojeniem związane z materiałem obejmują:
- Zmienna grubość taśmy: Wahania grubości taśmy metalowej powodują nierówne nakładanie się uzwojeń, zmieniając gęstość uszczelki.
- Nierówna gęstość wypełniacza: Niejednorodny materiał wypełniacza tworzy miękkie punkty lub twarde punkty w przekroju uszczelki.
- Zadziory lub wady krawędzi: Niedoskonałości na krawędziach taśm metalowych zaczepiają się o prowadnice, tworząc skoki naprężenia.
- Zanieczyszczenie wilgocią: Wilgoć wchłonięta przez elastyczny wypełniacz grafitowy zmienia ściśliwość i zachowanie nawoju.
Pozyskiwanie surowców najwyższej jakości od uznanych dostawców, takich jakKaksytpomaga wyeliminować te zmienne, zapewniając, że automatyczna maszyna do nawijania uszczelek spiralnych otrzymuje dane wejściowe zoptymalizowane pod kątem stałej wydajności.
Być może najbardziej znaczącym czynnikiem przyczyniającym się do niespójnego nawijania jest element ludzki. Ręczne i półautomatyczne maszyny do nawijania w dużym stopniu zależą od umiejętności operatora, oceny sytuacji i dbałości o szczegóły – zmienne te zmieniają się w zależności od zmiany i operatora.
Doświadczony operator może wyprodukować doskonałe uszczelki przez pierwsze trzy godziny zmiany, ale zmęczenie, rozproszenie uwagi lub zwykły błąd ludzki nieuchronnie powodują zmienność. Ta nieprzewidywalność sprawia, że operacje ręczne nie nadają się do produkcji na dużą skalę lub zastosowań wymagających rygorystycznej kontroli jakości.
Nowoczesna automatyczna maszyna do nawijania w technologii uszczelek spiralnie zwijanych eliminuje zmienność związaną z operacjami ręcznymi. Integrując programowalne sterowniki logiczne (PLC) i napędzane serwo głowice nawijające, maszyny te utrzymują precyzyjną kontrolę nad napięciem, skokiem i wymiarami w każdym cyklu nawijania.
Dobrze zaprojektowanyautomatyczna maszyna do nawijania uszczelki spiralnie zwijanejprzechowuje i wykonuje parametry uzwojenia z cyfrową precyzją. Po zaprogramowaniu rozmiaru i specyfikacji uszczelki maszyna powtarza dokładnie ten sam proces nawijania – z tym samym naprężeniem, tym samym skokiem i tą samą liczbą warstw – dla każdej pojedynczej uszczelki.
Kluczowe zalety uzwojenia sterowanego przez PLC obejmują:
- Całkowita eliminacja zmienności wywołanej przez operatora
- Stała gęstość warstw we wszystkich seriach produkcyjnych
- Szybka zmiana pomiędzy różnymi specyfikacjami uszczelek
- Cyfrowa identyfikowalność programów zapewnienia jakości
Dla producentów takich jak Kaxite ta precyzja stanowi podstawę niezawodnych rozwiązań uszczelniających dostarczanych klientom na całym świecie.
Zaawansowane automatyczne maszyny do nawijania zawierają systemy monitorowania w czasie rzeczywistym, które w sposób ciągły śledzą poziomy naprężenia, szybkości podawania materiału, prędkość nawijania i parametry wymiarowe podczas produkcji. Gdy parametr wykracza poza dopuszczalne granice, maszyna może ostrzec operatora lub automatycznie dostosować się, aby skorygować ten stan.
Ten mechanizm sprzężenia zwrotnego w zamkniętej pętli gwarantuje, że każda uszczelka spełnia specyfikacje, znacznie zmniejszając liczbę złomów i poprawek.

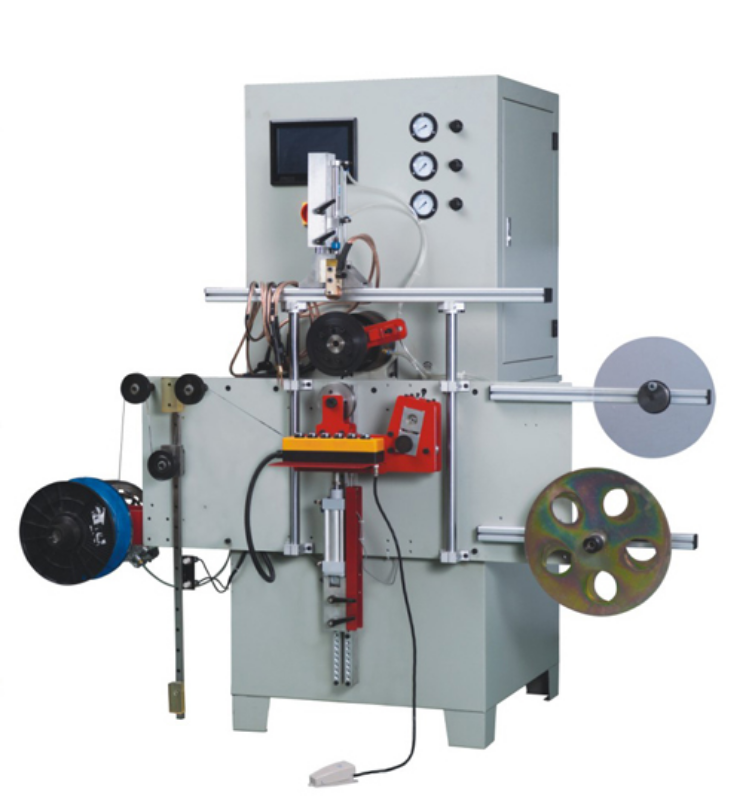

Kaksyt opracowało kompleksowe rozwiązanie do produkcji uszczelnień, które rozwiązuje podstawowe wyzwania związane z niespójnym uzwojeniem. Automatyczna maszyna do nawijania uszczelek spiralnych KXT E300C zapewnia precyzyjne, powtarzalne wyniki dzięki połączeniu solidnej konstrukcji mechanicznej i inteligentnej automatyzacji.
| Parametr | Specyfikacja |
|---|---|
| Tryb pracy | Zarówno ręczne, jak i automatyczne |
| Maksymalna średnica zewnętrzna uszczelki | 500mm |
| Minimalny identyfikator uszczelki | 25mm |
| Tolerancja średnicy zewnętrznej uszczelki | ±0,2 mm |
| Prędkość wrzeciona | 0–312,5 obr./min |
| Grubość SWG | 4,5 mm (odpowiednie dla 3,2 mm i 6,4 mm z wymianą rolki) |
| Całkowita moc | 8kw |
| Tempo produkcji | 20–30 sekund na sztukę (ANSI 6″ 150LB) |
| Zasilanie | 380V lub 220V, 3 fazy |
| PLC | Xinjie |
KXT E300C obsługuje opcje uzwojenia w kształcie litery V i W i może produkować uszczelki z pierścieniami wewnętrznymi lub bez. System szybkiej wymiany trzpieni skraca czas przezbrajania z godzin do minut, umożliwiając wydajną produkcję w małych partiach i na zamówienie.
Do zastosowań o większej średnicy firma Kaxite oferuje konfiguracje uzwojeń poziomych, umożliwiające produkcję uszczelek o średnicy zewnętrznej do 5000 mm z powtarzalnością ± 0,3 mm.
Niespójne nawijanie niesie ze sobą bezpośrednie i pośrednie koszty, które wykraczają daleko poza złom. Rozważ pełny wpływ zawodnej produkcji uszczelek:
- Bezpośrednie odpady materiału: Odrzucone uszczelki reprezentują utraconą wartość surowca.
- Nieefektywność pracy: Czas spędzony na naprawie uszkodzonych uszczelek lub regulacji maszyn zmniejsza wydajność produkcyjną.
- Przekroczone terminy dostaw: Opóźnienia w produkcji spowodowane problemami z jakością mogą zagrozić relacjom z klientami.
- Ryzyko awarii w miejscu pracy: Uszczelki o nierównej gęstości uzwojenia są bardziej narażone na wycieki podczas pracy, narażając użytkowników końcowych na zagrożenia bezpieczeństwa i zakłócenia w działaniu.
Światowy rynek uszczelek spiralnych w dalszym ciągu się rozwija, a prognozy przewidują wzrost z 2,1 miliarda dolarów w 2026 r. do 3,5 miliarda dolarów do 2033 r., co stanowi złożoną roczną stopę wzrostu na poziomie 7,1%. Wraz ze wzrostem popytu producenci, którzy inwestują w niezawodne zautomatyzowane urządzenia do nawijania, zdobywają udział w rynku, podczas gdy konkurenci borykają się z niestabilną jakością.
Oprócz modernizacji sprzętu, kilka praktyk operacyjnych pomaga utrzymać stałą wydajność uzwojenia:
1. Regularna kalibracja: Sprawdź urządzenia napinające i kontrole wymiarowe zgodnie ze specyfikacjami producenta.
2. Konserwacja zapobiegawcza: Regularnie sprawdzaj i wymieniaj łożyska, paski i elementy zużywające się.
3. Kontrola jakości surowców: Ustal procedury kontroli przychodzącej taśm metalowych i materiałów wypełniających.
4. Szkolenie operatorów: Nawet w przypadku sprzętu zautomatyzowanego przeszkoleni operatorzy są niezbędni do monitorowania i rozwiązywania problemów.
5. Kontrola środowiska: Utrzymuj stałą temperaturę i wilgotność w obszarach produkcyjnych, aby zminimalizować zmienność materiałów.
Wdrażając te praktyki wraz z nowoczesną automatyczną maszyną do nawijania uszczelek spiralnych, producenci mogą osiągnąć spójność produkcji spełniającą najbardziej wymagające specyfikacje branżowe.
Odp.: Nierównomierne napięcie metalowej taśmy i materiału wypełniającego jest najczęstszą przyczyną falujących i niejednorodnych uszczelek. Kiedy napięcie zmienia się podczas cyklu nawijania – z powodu zużytych urządzeń napinających, niewłaściwej kalibracji lub niespójnego podawania materiału – w powstałej uszczelce pojawiają się zmiany gęstości i nieregularności wymiarowe. Nowoczesne automatyczne maszyny do nawijania rozwiązują ten problem poprzez systemy kontroli naciągu napędzane serwo, które utrzymują precyzyjne, stałe napięcie w każdym cyklu nawijania. Te systemy z zamkniętą pętlą stale monitorują napięcie i dokonują regulacji w czasie rzeczywistym, eliminując zmienność, która jest problemem podczas operacji ręcznych i półautomatycznych.
Odp.: Automatyczne maszyny do nawijania poprawiają wydajność dzięki kilku mechanizmom. Po pierwsze, działanie sterowane przez sterownik PLC eliminuje potrzebę ciągłego dostosowywania operatora podczas produkcji, umożliwiając jednemu operatorowi jednoczesne zarządzanie wieloma maszynami. Po drugie, funkcje automatycznego zgrzewania punktowego i cięcia taśmy skracają czas przetwarzania po nawinięciu. Po trzecie, programowalne procedury zmiany umożliwiają szybkie przełączanie pomiędzy różnymi rozmiarami uszczelek i specyfikacjami. Na przykład KXT E300C może wyprodukować uszczelkę ANSI 6″ 150LB w 20–30 sekund, a zmiana na inny rozmiar zajmuje tylko minuty, a nie godziny. Ponadto automatyzacja znacznie zmniejsza liczbę złomów, zapewniając stałą jakość we wszystkich seriach produkcyjnych, bezpośrednio obniżając koszty materiałów i pracy dodatkowej.
Odp.: Oceniając automatyczne maszyny nawijające, należy wziąć pod uwagę pięć kluczowych czynników. Zakres wymiarowy: Upewnij się, że maszyna może pomieścić wymagane rozmiary uszczelek — zarówno minimalną średnicę wewnętrzną, jak i maksymalną średnicę zewnętrzną. Specyfikacje precyzji: Poszukaj opublikowanych tolerancji; ±0,2 mm dla średnicy zewnętrznej to typowy punkt odniesienia w branży. System sterowania: Sterowanie oparte na PLC z programowalnymi parametrami zapewnia powtarzalność w całej serii produkcyjnej. Zgodność materiałów: Sprawdź, czy maszyna może obsługiwać określone gatunki metali (304, 316 itp.) i materiały wypełniające (elastyczny grafit, PTFE itp.), których używasz. Infrastruktura wsparcia: Weź pod uwagę możliwości wsparcia technicznego producenta, dostępność części zamiennych i udokumentowane procedury konserwacji. Producenci tacy jak Kaxite oferują kompleksowe zasoby wsparcia, w tym dokumentację techniczną i wskazówki dotyczące rozwiązywania problemów, aby pomóc klientom utrzymać optymalną wydajność maszyny przez cały okres użytkowania sprzętu.
Niespójne uzwojenie nie jest nieuniknioną rzeczywistością przy produkcji uszczelek spiralnie zwijanych. Jest to problem możliwy do rozwiązania — wymagający zrozumienia podstawowych przyczyn zmienności i wdrożenia rozwiązań uwzględniających czynniki mechaniczne, materiałowe i kontrolne procesu.
Nowoczesnyautomatyczna maszyna do nawijania uszczelki spiralnie zwijanejzapewnia precyzję, powtarzalność i wydajność, której nie mogą dorównać operacje ręczne. Inwestując w zaawansowany sprzęt uznanych producentów, takich jakKaksytzespoły produkcyjne mogą wyeliminować frustrację wynikającą z niespójnej jakości, zmniejszyć straty materiałów i wyprodukować uszczelki, które działają niezawodnie w terenie.
Wraz z rozwojem światowego rynku uszczelnień i rosnącymi oczekiwaniami dotyczącymi jakości, pytanie nie brzmi już, czy automatyzować operacje nawijania, ale jak szybko można dokonać przejścia na tę zmianę.
