Inżynier utrzymania ruchu w zakładzie chemicznym ma do czynienia z ciągłym problemem: pompy odśrodkowe na linii przesyłu kwasu przeciekają na dławiku. Konwencjonalne uszczelnienie działa przez kilka tygodni, po czym twardnieje, pęka i zaczyna kapać. Inżynier potrzebuje rozwiązania uszczelniającego, które wytrzyma kwas siarkowy w temperaturze 80°C, które można szybko zainstalować w krótkim czasie konserwacji i które będzie działać do następnego planowanego przestoju. W wielu takich przypadkach odpowiedź brzmiOpakowanie PTFE. PTFE, czyli politetrafluoroetylen, to fluoropolimer znany ze swojej obojętności chemicznej, niskiego tarcia i szerokiego zakresu temperatur. W formie opakowania stanowi elastyczny, pleciony element uszczelniający, który można przyciąć na odpowiednią długość i zainstalować w dławiku pompy bez konieczności precyzyjnej obróbki lub wytwarzania uszczelek na zamówienie.
Ten przewodnik został napisany dla inżynierów ds. zaopatrzenia i kierowników ds. konserwacji, którzy oceniają uszczelnienia PTFE pod kątem zastosowań w uszczelnianiu pomp przemysłowych. Wyjaśnimy, jak działa uszczelnienie PTFE, dostępne różne gatunki i konstrukcje, ograniczenia wydajności, które należy znać, wymagania instalacyjne i kryteria wyboru dostawcy. Podamy również szczegółowe parametry produktu z naszej fabryki pod adresemNingbo Kaxite Materiały uszczelniające Co., Ltd.Niezależnie od tego, czy uszczelniasz pompy odśrodkowe, pompy tłokowe, mieszalniki czy zawory, ten przewodnik pomoże Ci określić, czy uszczelnienie PTFE jest właściwym wyborem dla Twojego zastosowania i jak prawidłowo je określić.
Szczeliwo PTFE to pleciony materiał uszczelniający wykonany z włókien lub przędzy politetrafluoroetylenu. Dostarczany jest w odcinkach ciągłych, zwykle o przekroju kwadratowym lub prostokątnym, przycinany na odpowiednią długość i owinięty wokół wału pompy w dławnicy. Szczeliwo jest ściskane przez popychacz dławnicy, który dociska materiał do wału i otworu dławnicy. Kompresja tworzy uszczelnienie, które zapobiega wyciekaniu płynu procesowego wzdłuż wału. Uszczelnienie PTFE jest stosowane w szerokiej gamie pomp przemysłowych, w tym w pompach odśrodkowych, tłokowych i rotacyjnych, a także w zaworach, mieszadłach i mieszadłach. Poniższa tabela podsumowuje elementy typowej dławnicy pompy z uszczelnieniem PTFE.
| Część | Funkcjonować | Tworzywo |
| Dławnica | Mieści pierścienie uszczelniające | Żeliwo, stal nierdzewna |
| Pierścienie uszczelniające | Uformuj uszczelkę na wale | Przędza pleciona PTFE |
| Podążacz gruczołu | Ściska opakowanie | Brąz, stal nierdzewna |
| Pierścień Latarni | Rozprowadza wodę płuczącą lub smar | PTFE, brąz |
| Wał | Element obrotowy, przed którym uszczelniane jest uszczelnienie | Stal nierdzewna, stop |
W Kaxite nasza fabryka produkuje uszczelnienia PTFE w szerokiej gamie konstrukcji do uszczelniania pomp przemysłowych. Wykorzystujemy wysokiej jakości przędze PTFE i techniki oplatania, aby wyprodukować opakowania, które są elastyczne, trwałe i odporne chemicznie. Nasz zespół inżynierów może doradzić w sprawie odpowiedniego stopnia i rozmiaru opakowania dla konkretnej pompy i warunków procesu.
Szczeliwo PTFE jest dostępne w kilku gatunkach i konstrukcjach, każdy dostosowany do różnych zastosowań. Najpopularniejszymi typami są uszczelnienia z czystego PTFE, uszczelnienia PTFE z impregnacją smarem, uszczelnienia PTFE z grafitem i uszczelnienia PTFE z włóknami aramidowymi. Szczeliwo z czystego PTFE zapewnia najwyższą odporność chemiczną i najniższe tarcie, ale ma niższą wytrzymałość mechaniczną i jest podatne na płynięcie na zimno pod wysokim ciśnieniem. Uszczelnienie PTFE z impregnacją smarem (takim jak silikon lub olej mineralny) poprawia elastyczność i zmniejsza tarcie, dzięki czemu nadaje się do uszczelniania pomp ogólnego przeznaczenia. Uszczelnienie PTFE z grafitem poprawia przewodność cieplną i zmniejsza zużycie, dzięki czemu nadaje się do zastosowań wymagających dużych prędkości i wysokich temperatur. Szczeliwo PTFE z włóknami aramidowymi poprawia wytrzymałość mechaniczną i odporność na wytłaczanie, dzięki czemu nadaje się do pomp wysokociśnieniowych. Poniższa tabela porównuje te oceny.
| Stopień | Kompozycja | Odporność chemiczna | Wytrzymałość mechaniczna | Typowe zastosowanie |
| Czysty PTFE | 100% przędzy PTFE | Doskonały | Umiarkowany | Pompy chemiczne, serwis niskociśnieniowy |

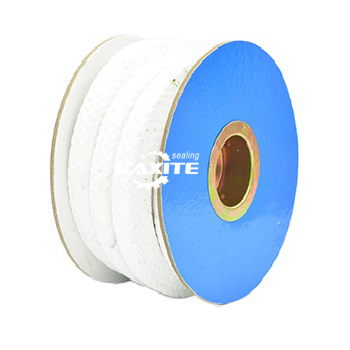

| Smarowany PTFE | PTFE + silikon lub olej mineralny | Doskonały | Umiarkowany | Pompy ogólnego przeznaczenia, woda, łagodne chemikalia |
| Grafitowy PTFE | PTFE + grafit | Doskonały | Dobry | Pompy wysokoobrotowe i wysokotemperaturowe |
| Aramidowy PTFE | PTFE + włókno aramidowe | Dobry | Doskonały | Pompy wysokociśnieniowe, szlamy |
W naszej fabryce produkujemy wszystkie cztery gatunki opakowań PTFE. Oferujemy również konstrukcje niestandardowe, takie jak wypełnienie z rdzeniem silikonowym lub wypełnienie z warstwą zewnętrzną impregnowaną grafitem. Naszym celem jest zapewnienie naszym klientom gatunku, który najlepiej pasuje do ich cieczy procesowej, temperatury, ciśnienia i prędkości wału.
Chociaż opakowanie PTFE zapewnia doskonałą odporność chemiczną i niskie tarcie, ma ograniczenia wydajności, które kupujący muszą zrozumieć. Najważniejszymi ograniczeniami są temperatura, ciśnienie, prędkość wału i zgodność chemiczna. Limit temperatury zależy od gatunku. Szczeliwo z czystego PTFE może pracować w temperaturze do około 260°C, ale właściwości mechaniczne pogarszają się powyżej 150°C. Uszczelnienie grafitowe PTFE może pracować w temperaturze do 300°C. Wartość graniczna ciśnienia zależy od konstrukcji. Szczeliwo z czystego PTFE jest ograniczone do około 10 barów, natomiast szczeliwo z aramidowego PTFE może wytrzymać ciśnienie do 50 barów. Ograniczenie prędkości wału zależy od uszczelnienia i smarowania. Szczeliwo z czystego PTFE jest ograniczone do około 10 m/s, podczas gdy uszczelnienie z grafitowego PTFE może wytrzymać do 20 m/s. Zgodność chemiczna jest ogólnie doskonała, ale PTFE może zostać zaatakowany przez stopione metale alkaliczne, fluor i niektóre związki chlorowcowane. Poniższa tabela podsumowuje limity wydajności dla różnych gatunków.
| Stopień | Maksymalna temperatura (°C) | Maksymalne ciśnienie (bar) | Maksymalna prędkość wału (m/s) | Kompatybilność chemiczna |
| Czysty PTFE | 260 | 10 | 10 | Doskonały (z wyjątkiem stopionych metali alkalicznych i fluoru) |
| Smarowany PTFE | 260 | 15 | 12 | Doskonały |
| Grafitowy PTFE | 300 | 25 | 20 | Doskonały |
| Aramidowy PTFE | 280 | 50 | 15 | Dobry (aramid może zostać zaatakowany przez mocne kwasy) |
W Ningbo Kaxite Sealing Materials Co., Ltd. nasza fabryka testuje nasze uszczelnienia PTFE, aby zweryfikować te ograniczenia wydajności. Zapewniamy również wskazówki dotyczące zastosowań, aby pomóc naszym klientom wybrać gatunek odpowiedni do ich specyficznych warunków. Zalecamy, aby kupujący zawsze konsultowali się z producentem uszczelnienia przed użyciem uszczelnienia PTFE w zastosowaniach, które zbliżają się do tych wartości granicznych.
Wydajność uszczelnienia PTFE zależy nie tylko od materiału, ale także od instalacji. Niewłaściwa instalacja jest główną przyczyną awarii uszczelnienia. Kluczowe etapy montażu to: oczyszczenie dławnicy, przycięcie pierścieni uszczelniających na odpowiednią długość, zamontowanie pierścieni pojedynczo w odpowiedniej orientacji oraz dokręcenie popychacza dławnicy do odpowiedniego stopnia ściskania. Pierścienie uszczelniające należy dociąć ostrym nożem i trzpieniem, aby zapewnić cięcie pod kątem prostym. Pierścienie należy montować z nacięciem ukośnym przesuniętym o 90 stopni w stosunku do pierścienia poprzedniego, tworząc uszczelnienie labiryntowe. Popychacz dławnicy należy dokręcać stopniowo i równomiernie, obracając wał pomiędzy regulacjami. Poniższa tabela podsumowuje etapy instalacji i ich znaczenie.
| Krok instalacji | Procedura | Znaczenie |
| Czysta dławnica | Usuń stare uszczelnienie, wyczyść otwór i wał | Zapobiega zanieczyszczeniom i powstawaniu wycieków |
| Wytnij pierścienie | Do cięcia pod kątem prostym użyj ostrego noża i trzpienia | Zapewnia odpowiednie dopasowanie i uszczelnienie |
| Zainstaluj pierścienie | Pojedynczo, przesunięcie tnie o 90 stopni | Tworzy pieczęć labiryntową |
| Dokręcić dławik | Stopniowo i równomiernie obracaj wał pomiędzy regulacjami | Zapobiega nadmiernemu ściskaniu i zużyciu wału |
| Docieranie | Pozwól, aby opakowanie osiadło i wyreguluj w razie potrzeby | Zapewnia długotrwałe działanie |
W naszej fabryce do każdego zamówienia opakowania PTFE dołączamy szczegółowe instrukcje montażu. Oferujemy również szkolenia na miejscu dla zespołów utrzymania ruchu. Naszym celem jest zapewnienie niezawodnego działania naszego uszczelnienia PTFE od pierwszego uruchomienia i przez cały okres jego użytkowania.
Ocena dostawcy opakowań PTFE wymaga skupienia się na jakości materiału, możliwościach produkcyjnych, testowaniu, wsparciu w zakresie zastosowań i wydajności dostaw. Dostawca musi stosować wysokiej jakości przędze PTFE i utrzymywać ścisłą kontrolę jakości w procesie oplatania. Muszą posiadać możliwość testowania w celu sprawdzenia wydajności uszczelnienia. Muszą zapewnić wsparcie w zakresie aplikacji, aby pomóc klientom wybrać odpowiednią klasę i poprawnie ją zainstalować. Muszą także zapewniać niezawodne dostawy, aby dotrzymywać terminów konserwacji. Poniższa tabela podsumowuje te kryteria oceny.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Jakość materiału | Wysokiej jakości przędza PTFE, certyfikowane surowce | Zapewnia odporność chemiczną i trwałość |
| Możliwości produkcyjne | Precyzyjne oplatarki, kontrola jakości | Zapewnia stałą gęstość i wymiary |
| Testowanie | Testowanie wydajności, weryfikacja materiału | Weryfikuje opublikowane specyfikacje |
| Wsparcie aplikacji | Wybór gatunku, wskazówki dotyczące instalacji | Zapewnia niezawodne działanie |
| Wydajność dostawy | Dostępność towaru, czas realizacji | Utrzymuje harmonogramy konserwacji na właściwej drodze |
Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. produkuje opakowania PTFE od ponad dziesięciu lat. Używamy wysokiej jakości przędz PTFE i utrzymujemy ścisłą kontrolę jakości. Testujemy nasze opakowania, aby sprawdzić ich wydajność. Zapewniamy wsparcie w zakresie aplikacji i wskazówki dotyczące instalacji. Utrzymujemy zapasy standardowych rozmiarów, aby zapewnić szybką dostawę. Zapraszamy do oceny nas pod kątem tych kryteriów i uznania nas za partnera w zakresie opakowań PTFE.
Poniższa tabela przedstawia kluczowe parametry produktu dla naszego uszczelnienia PTFE. Produkt ten jest przeznaczony do zastosowań w uszczelnianiu pomp przemysłowych i jest dostępny w szerokiej gamie gatunków i rozmiarów. Nasza fabryka może również produkować niestandardowe opakowania spełniające określone wymagania.
| Parametr | Zakres specyfikacji | Notatki |
| Tworzywo | PTFE, grafitowy PTFE, aramidowy PTFE | Wybrane do zastosowania |
| Przekrój | 3 x 3 mm do 25 x 25 mm | Dostępne rozmiary niestandardowe |
| Zakres temperatur | -100°C do +300°C | Zależy od klasy |
| Zakres ciśnienia | Do 50 barów | Zależy od klasy |
| Prędkość wału | Do 20 m/s | Zależy od klasy |
| Zakres pH | 0 - 14 | Z wyjątkiem stopionych metali alkalicznych |
| Gęstość | 1,3 - 1,8 g/cm3 | Zależy od budowy |
| Długość | 5 m - 50 m na szpulę | Dostępne długości niestandardowe |
| MOQ | 10 kg | Możliwość negocjacji przy dużych zamówieniach |
| Czas realizacji | 1 - 3 tygodnie | Zależy od ilości i dostosowania |
W naszej fabryce produkujemy opakowania PTFE spełniające te i inne specyfikacje. Możemy dostosować materiał, przekrój i długość do konkretnych wymagań. Nasz system kontroli jakości obejmuje kontrolę surowców, kontrolę w trakcie procesu i kontrolę końcową przed wysyłką. Naszym celem jest zapewnienie naszym klientom wysokiej jakości uszczelnień PTFE, które spełniają ich wymagania dotyczące wydajności.
Pytanie 1: Jaka jest różnica między uszczelnieniem z czystego PTFE a uszczelnieniem z grafitowego PTFE?
Odpowiedź: Szczeliwo z czystego PTFE jest wykonane w 100% z przędzy PTFE i zapewnia najwyższą odporność chemiczną i najniższe tarcie. Nadaje się do zastosowań niskociśnieniowych i przy niskich prędkościach. Grafit Szczeliwo PTFE zawiera grafit, który poprawia przewodność cieplną i zmniejsza zużycie. Nadaje się do zastosowań wymagających dużej prędkości i wysokiej temperatury. Wybór zależy od warunków pracy pompy.
Pytanie 2: Jak często należy wymieniać uszczelnienie PTFE?
Odpowiedź: Częstotliwość wymiany zależy od warunków pracy, stopnia opakowania i jakości instalacji. Ogólnie rzecz biorąc, uszczelnienie PTFE należy wymienić, gdy zaczyna nadmiernie przeciekać lub gdy popychacz dławnicy został dokręcony do granic możliwości. Dobrze zamontowane i prawidłowo konserwowane uszczelnienie może wytrzymać od 6 do 12 miesięcy w typowym użytkowaniu pompy. W przypadku agresywnych substancji chemicznych lub zastosowań wymagających dużych prędkości odstęp ten może być krótszy.
Pytanie 3: Czy uszczelnienia PTFE można stosować w pompach spożywczych i farmaceutycznych?
Odpowiedź: Tak, uszczelnienie PTFE może być stosowane w pompach spożywczych i farmaceutycznych, jeśli jest wykonane z materiałów zgodnych z wymogami FDA i nie zawiera smarów niezatwierdzonych do kontaktu z żywnością. Nasza fabryka oferuje opakowania z PTFE dopuszczone do kontaktu z żywnością, które spełniają wymagania FDA i UE 10/2011. Przy składaniu zamówienia proszę podać wymagania prawne.
Pytanie 4: Jaka jest prawidłowa procedura dokręcania dławika w przypadku uszczelnienia PTFE?
Odpowiedź: Dławnicę należy dokręcać stopniowo i równomiernie, obracając wał pomiędzy regulacjami. Zacznij od dokręcenia palcami, a następnie dokręć nakrętki dławika o jedną szóstą obrotu na raz. Uruchomić pompę na kilka minut i sprawdzić, czy nie ma wycieków. Niewielka kropla (kilka kropli na minutę) jest normalna w przypadku uszczelnionych dławików i pomaga nasmarować uszczelnienie. Jeżeli wyciek jest nadmierny, dokręcić dławik o kolejną jedną szóstą obrotu. Nie dokręcaj zbyt mocno, ponieważ może to spowodować nadmierne tarcie i zużycie wału.
Pytanie 5: Czy uszczelnienia PTFE można stosować z zawiesinami ściernymi?
Odpowiedź: Standardowe uszczelnienie PTFE nie jest zalecane do zawiesin ściernych, ponieważ włókna PTFE mogą zostać uszkodzone przez cząstki ścierne. Do zastosowań ściernych zaleca się uszczelnienie z aramidowego PTFE lub uszczelnienie o wzmocnionej konstrukcji. Materiały te zapewniają lepszą odporność na ścieranie i wytłaczanie. Nasz zespół techniczny może doradzić w sprawie najlepszego opakowania do zastosowania w przypadku gnojowicy.
Uszczelnienie PTFE to wszechstronne i niezawodne rozwiązanie uszczelniające do zastosowań w pompach przemysłowych. Doskonała odporność chemiczna, niskie tarcie i szeroki zakres temperatur sprawiają, że nadaje się do szerokiej gamy płynów procesowych. Jednak jego wydajność zależy od wyboru odpowiedniego gatunku, zrozumienia ograniczeń wydajności i prawidłowego zainstalowania. Nasza fabryka Ningbo Kaxite Sealing Materials Co., Ltd. posiada wiedzę i możliwości w zakresie produkcji wysokiej jakości uszczelek PTFE do najbardziej wymagających zastosowań. Używamy materiałów wysokiej jakości, precyzyjnego splotu i rygorystycznych testów, aby mieć pewność, że nasze opakowania spełniają najwyższe standardy wydajności i niezawodności.
Niezależnie od tego, czy uszczelniasz pompy odśrodkowe, pompy tłokowe, mieszalniki czy zawory, zapraszamy do kontaktu z nami w celu omówienia Twoich wymagań. Możemy dostarczyć próbki, dane techniczne i niestandardowe rozwiązania. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w zakresie uszczelnień przemysłowych na całym świecie.
Skontaktuj się z Ningbo Kaxite Sealing Materials Co., Ltd. już dziśaby omówić wymagania dotyczące uszczelnień PTFE i odkryć, w jaki sposób nasze produkty mogą poprawić niezawodność zastosowań związanych z uszczelnianiem pomp.
