W gazociągu wysokociśnieniowym lub hydrokrakerze rafineryjnym złącza kołnierzowe muszą zawierać płyny pod ciśnieniem przekraczającym 400 barów i temperaturami wahającymi się od otoczenia do ponad 500°C. Uszczelka spełniająca tę funkcję uszczelniającą nie jest miękką, ściśliwą płytą. Jest to solidny metalowy pierścień – uszczelka złącza pierścieniowego – która uszczelnia poprzez mechanizm zasadniczo różniący się od mechanizmu konwencjonalnej uszczelki. Uszczelka pierścieniowa nie opiera się na elastyczności materiału gumowego lub grafitowego. Polega ona na precyzyjnym zastosowaniu wstępnego napięcia śruby, aby wymusić kontakt metal-metal pomiędzy uszczelką a rowkiem kołnierza. Napięcie wstępne śruby to siła, która aktywuje działanie uszczelniające uszczelki. Bez wystarczającego napięcia wstępnego uszczelka złącza pierścieniowego nie będzie szczelna. Przy nadmiernym napięciu wstępnym może dojść do uszkodzenia kołnierza lub uszczelki. Napięcie wstępne śruby jest krytyczną zmienną decydującą o powodzeniu lub niepowodzeniu połączenia.
Pytanie, w jaki sposób napięcie wstępne śruby aktywuje skuteczność uszczelniania uszczelki złącza pierścieniowego, jest kwestią mechaniki i materiałoznawstwa. Wstępne napięcie śruby powoduje naprężenie osadzające na uszczelce, powodując jej dopasowanie do rowka kołnierza. Materiał uszczelki musi mieć odpowiednią twardość, aby lekko odkształcić się i wypełnić mikroskopijne nierówności na powierzchni rowka. Kołnierz musi być wystarczająco mocny, aby wytrzymać napięcie wstępne bez uginania się. Śruby należy dokręcać w kontrolowany sposób, aby zapewnić równomierny rozkład obciążenia wokół pierścienia. W tym artykule zbadana zostanie mechanika napięcia wstępnego śruby, konstrukcja uszczelki złącza pierścieniowego, rola twardości uszczelki oraz praktyczne rozważania dotyczące uzyskania niezawodnego uszczelnienia. Podamy również szczegółowe specyfikacje naszychUszczelki przegubów pierścieniowychz naszej fabryki w Ningbo Kaxite Materiały uszczelniające Co., Ltd.

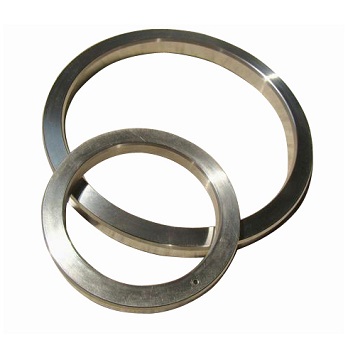

Uszczelka złącza pierścieniowego to metalowy element uszczelniający stosowany w połączeniach kołnierzowych pod wysokim ciśnieniem i w wysokiej temperaturze. Zwykle jest wykonany z litego metalowego pierścienia o przekroju owalnym lub ośmiokątnym. Uszczelkę zaprojektowano tak, aby pasowała do precyzyjnie obrobionego rowka na powierzchni czołowej kołnierza. Kiedy kołnierze są ze sobą skręcone, uszczelka jest ściskana pomiędzy dwoma rowkami, tworząc uszczelnienie metal-metal. Mechanizm uszczelniający uszczelki pierścieniowej różni się od mechanizmu uszczelki miękkiej. Miękka uszczelka uszczelnia dopasowując się do powierzchni kołnierza i wypełniając mikroskopijne nierówności. Uszczelka złącza pierścieniowego uszczelnia, lekko odkształcając metal i tworząc liniowy kontakt z rowkiem. Naprężenie stykowe w linii styku jest niezwykle duże, co powoduje utworzenie uszczelnienia nawet przy bardzo wysokich ciśnieniach. Poniższa tabela podsumowuje kluczowe cechy uszczelki złącza pierścieniowego.
| Funkcja | Opis |
| Tworzywo | Miękkie żelazo, stal węglowa, stal nierdzewna, Monel, Inconel |
| Przekrój | Owalne lub ośmiokątne |
| Mechanizm uszczelniający | Kontakt liniowy metal-metal |
| Ocena ciśnienia | Do 10 000 psi (690 barów) i więcej |
| Ocena temperatury | -200°C do +850°C (w zależności od materiału) |
| Standardy | API 6A, ASME B16.20 |
W Kaxite nasza fabryka produkuje uszczelki pierścieniowe z różnych materiałów i rozmiarów, aby spełnić wymagania najbardziej wymagających zastosowań. Stosujemy precyzyjną obróbkę, aby zapewnić dokładne wymiary uszczelek i prawidłowe wykończenie powierzchni. Nasze uszczelki posiadają certyfikaty zgodności z normami API 6A i ASME B16.20, co gwarantuje, że spełniają najwyższy poziom jakości i niezawodności.
Napięcie wstępne śruby to napięcie powstające w śrubach podczas ich dokręcania. Jest to siła, która zaciska kołnierze razem i ściska uszczelkę. Bez wstępnego naprężenia śrub kołnierze nie byłyby trzymane razem, a uszczelka nie byłaby ściśnięta. Wstępne napięcie śruby aktywuje właściwości uszczelniające uszczelki złącza pierścieniowego. Po dokręceniu śrub siła napięcia wstępnego jest przenoszona przez kołnierze na uszczelkę. Uszczelka jest dociskana do rowka, tworząc styk o wysokim naprężeniu, który uszczelnia połączenie. Wielkość napięcia wstępnego określa naprężenie osadzające na uszczelce, co z kolei decyduje o jakości uszczelnienia. Jeśli napięcie wstępne jest zbyt niskie, naprężenie osadzające będzie niewystarczające i złącze będzie nieszczelne. Jeśli napięcie wstępne jest zbyt duże, kołnierz lub uszczelka może ustąpić, powodując również wyciek. Aby zapewnić niezawodne uszczelnienie, należy dokładnie obliczyć i kontrolować napięcie wstępne śruby. Poniższa tabela ilustruje zależność pomiędzy napięciem wstępnym śruby i naprężeniem osadzania uszczelki.
| Napięcie wstępne śruby (kN) | Naprężenie osadzenia uszczelki (MPa) | Wydajność uszczelniania |
| 50 | 100 | Niewystarczający; prawdopodobnie wycieknie |
| 100 | 200 | Marginalny; może wyciekać pod ciśnieniem |
| 150 | 300 | Dobry; niezawodne uszczelnienie |
| 200 | 400 | Doskonały; optymalne uszczelnienie |
| 250 | 500 | Nadmierny; ryzyko uginania się kołnierza |
W naszej fabryce zapewniamy naszym klientom szczegółowe zalecenia dotyczące śrub do naszych uszczelek pierścieniowych. Określamy wymagane napięcie wstępne śruby, sposób dokręcania i wymagania dotyczące smarowania. Nasz zespół inżynierów może pomóc w obliczeniu prawidłowego napięcia wstępnego dla konkretnej kombinacji kołnierza i uszczelki. W razie potrzeby oferujemy również pomoc techniczną na miejscu.
Twardość uszczelki pierścieniowej jest krytycznym czynnikiem wpływającym na jej skuteczność uszczelniania. Uszczelka musi być wystarczająco miękka, aby lekko odkształcić się pod wpływem napięcia wstępnego śruby, dopasowując się do rowka kołnierza i tworząc uszczelnienie. Jednakże musi być również wystarczająco twardy, aby wytrzymać wytłaczanie i zachować swój kształt pod wysokim ciśnieniem. O twardości uszczelki decyduje materiał, z którego jest wykonana. Miękkie żelazo jest najmiększym i najczęściej używanym materiałem. Nadaje się do zastosowań niskociśnieniowych i niskotemperaturowych. Stal węglowa jest twardsza i stosowana przy wyższych ciśnieniach. Stal nierdzewna jest jeszcze twardsza i zapewnia odporność na korozję. Monel i Inconel są stosowane w najbardziej wymagających zastosowaniach, gdzie wymagana jest wysoka wytrzymałość i odporność na korozję. Poniższa tabela podsumowuje twardość i typowe zastosowania popularnych materiałów na uszczelki pierścieniowe.
| Tworzywo | Twardość (HB) | Maksymalne ciśnienie (bar) | Typowe zastosowanie |
| Miękkie żelazo | 90 - 120 | 100 | Woda niskociśnieniowa, para |
| Stal węglowa | 120 - 150 | 250 | Ropa naftowa i gaz, przemysł ogólny |
| Stal nierdzewna 304 | 150 - 180 | 400 | Chemiczny, petrochemiczny |
| Stal nierdzewna 316 | 150 - 180 | 400 | Środowiska korozyjne |
| Monel | 150 - 200 | 500 | Woda morska, wysoka temperatura |
| Inconel | 180 - 250 | 690 | Wysoka temperatura, wysokie ciśnienie |
Na Ningbo Kaxite Materiały uszczelniające Co., Ltd., produkujemy uszczelki pierścieniowe ze wszystkich tych materiałów. Oferujemy również różne poziomy twardości każdego materiału, aby dopasować je do różnych zastosowań. Nasz zespół inżynierów może pomóc Ci wybrać odpowiedni materiał i twardość do Twoich konkretnych wymagań.
Rowek kołnierza to zagłębiony obszar na powierzchni kołnierza, w którym umieszczana jest uszczelka złącza pierścieniowego. Wymiary i wykończenie powierzchni rowka mają kluczowe znaczenie dla właściwości uszczelniających uszczelki. Rowek musi zostać obrobiony z zachowaniem dokładnych tolerancji, aby zapewnić prawidłowe osadzenie uszczelki i równomierne naprężenie stykowe. Kąt rowka, głębokość rowka i szerokość rowka wpływają na skuteczność uszczelnienia. Wykończenie powierzchni rowka musi być wystarczająco gładkie, aby umożliwić odkształcenie się uszczelki i wypełnienie mikroskopijnych nierówności, ale nie na tyle gładkie, aby uszczelka nie mogła złapać powierzchni. Poniższa tabela podsumowuje najważniejsze parametry rowków standardowych uszczelek pierścieniowych.
| Parametr | Specyfikacja | Znaczenie |
| Kąt rowka | 23° ± 1° (owalny); 23° ± 1° (ośmiokątny) | Zapewnia właściwe osadzenie i kontakt |
| Głębokość rowka | Według API 6A / ASME B16.20 | Zapewnia całkowite uchwycenie uszczelki |
| Szerokość rowka | Według API 6A / ASME B16.20 | Zapewnia dopasowanie uszczelki bez nadmiernego luzu |
| Wykończenie powierzchni (Ra) | 1,6 - 3,2 µm | Umożliwia trzymanie uszczelki i uszczelnienie |
| Płaskość | 0,05 mm na 100 mm | Zapewnia równomierne naprężenie kontaktowe |
W naszej fabryce możemy zapewnić wsparcie techniczne w zakresie projektowania i obróbki rowków kołnierzowych. Oferujemy również usługę kontroli rowka w celu sprawdzenia, czy rowek spełnia wymagania obowiązującej normy. Jest to ważne, ponieważ zużyty lub uszkodzony rowek może uniemożliwić prawidłowe uszczelnienie nawet nowej uszczelki.
Obliczenie napięcia wstępnego śruby jest krytycznym krokiem w projektowaniu i montażu połączenia pierścieniowego z uszczelką. Napięcie wstępne musi być wystarczające, aby wytworzyć wymagane naprężenie osadzające na uszczelce, ale nie tak duże, aby spowodowało powstanie kołnierza lub śrub. Obliczenia uwzględniają naprężenie osadzenia uszczelki, wymiary kołnierza, rozmiar i materiał śruby oraz ciśnienie i temperaturę roboczą. Napięcie wstępne jest zwykle obliczane przy użyciu normy ASME dotyczącej kotłów i zbiorników ciśnieniowych lub równoważnej normy. Po obliczeniu napięcia wstępnego należy je zastosować do śrub w kontrolowany sposób. Zwykle wykonuje się to za pomocą klucza dynamometrycznego lub napinacza hydraulicznego. Aby zapewnić równomierny rozkład obciążenia, należy przestrzegać schematu dokręcania. Poniższa tabela podsumowuje kluczowe etapy stosowania napięcia wstępnego śrub.
| Krok | Działanie | Zamiar |
| 1 | Oczyścić i sprawdzić kołnierz i rowek | Upewnij się, że nie ma żadnych zanieczyszczeń ani uszkodzeń |
| 2 | Nasmaruj śruby i powierzchnie nakrętek | Zmniejsz tarcie i zapewnij stałe napięcie wstępne |
| 3 | Dokręcić śruby w układzie gwiazdowym do 30% docelowego momentu obrotowego | Osadzić uszczelkę i wyrównać kołnierze |
| 4 | Dokręcić śruby w układzie gwiazdowym do 60% docelowego momentu obrotowego | Stopniowo ściskaj uszczelkę |
| 5 | Dokręcić śruby w układzie gwiazdowym do 100% docelowego momentu obrotowego | Osiągnij ostateczne napięcie wstępne |
| 6 | Sprawdź moment obrotowy po 24 godzinach | Kompensuj pełzanie i relaksację |
W Ningbo Kaxite Sealing Materials Co., Ltd. zapewniamy naszym klientom szczegółowe procedury skręcania naszych uszczelek pierścieniowych. Oferujemy również szkolenia i wsparcie na miejscu, aby zapewnić prawidłowe zastosowanie napięcia wstępnego. Naszym celem jest pomoc naszym klientom w uzyskaniu niezawodnego uszczelnienia za każdym razem.
Kluczowe specyfikacje uszczelek pierścieniowych obejmują rozmiar uszczelki, klasę ciśnienia, materiał, typ przekroju i twardość. Poniższa tabela zawiera podsumowanie typowych specyfikacji naszych uszczelek pierścieniowych.
| Specyfikacja | Zakres | Notatki |
| Rozmiar | 1/2" do 36" | Według API 6A / ASME B16.20 |
| Klasa ciśnienia | Klasa 150 do klasy 2500 | Również ciśnienia API 6A |
| Tworzywo | Miękkie żelazo, stal węglowa, SS304, SS316, Monel, Inconel | Wybierane na podstawie zastosowania |
| Typ przekroju | Owalny (R), Ośmiokątny (RX), Wysokowydajny (BX) | Wybierane na podstawie ciśnienia i rowka |
| Twardość | Według standardu materiałowego | Dobierane na podstawie materiału kołnierza |
| Wykończenie powierzchni | Ra 1,6 - 3,2 µm | Zapewnia prawidłowe siedzenie |
| Standardy | API 6A, ASME B16.20, DIN 2693 | Zgodność z międzynarodowymi standardami |
W naszej fabryce produkujemy uszczelki pierścieniowe spełniające te i inne specyfikacje. Możemy dostosować uszczelkę do konkretnych wymagań projektu, w tym do specjalnych materiałów, specjalnych rozmiarów i specjalnych przekrojów. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.
Pytanie 1: Jakie jest zalecane napięcie wstępne śruby dla uszczelki pierścieniowej?
Odpowiedź: Zalecane napięcie wstępne śruby zależy od rozmiaru uszczelki, klasy ciśnienia, materiału uszczelki i materiału kołnierza. Zwykle oblicza się go przy użyciu kodu ASME dotyczącego kotłów i zbiorników ciśnieniowych lub równoważnej normy. Napięcie wstępne musi być wystarczające, aby wytworzyć wymagane naprężenie osadzające na uszczelce bez pękania kołnierza lub śrub. W firmie Ningbo Kaxite Sealing Materials Co., Ltd. zapewniamy szczegółowe zalecenia dotyczące śrub dla każdej z naszych uszczelek pierścieniowych.
Pytanie 2: Czy uszczelkę pierścieniową można ponownie wykorzystać?
Odpowiedź: Ogólnie rzecz biorąc, uszczelka złącza pierścieniowego nie powinna być ponownie używana. Po ściśnięciu uszczelka odkształca się plastycznie, dopasowując się do rowka. Odkształcenie to jest trwałe i uszczelka nie powróci do swojego pierwotnego kształtu. Ponowne użycie uszczelki pierścieniowej może spowodować wyciek, ponieważ uszczelka nie będzie prawidłowo uszczelniać za drugim razem. Standardem branżowym jest wymiana uszczelki przy każdym otwarciu złącza. Nasza fabryka zaleca stosowanie nowej uszczelki do każdego montażu.
Pytanie 3: Jaka jest różnica między owalną a ośmiokątną uszczelką pierścieniową?
Odpowiedź: Uszczelka owalna (typ R) ma zaokrąglony przekrój i jest stosowana w standardowych zastosowaniach. Uszczelka ośmiokątna (typ RX) ma przekrój płaski, co zapewnia skuteczniejsze uszczelnienie przy wyższych ciśnieniach. Uszczelka ośmiokątna wymaga innej konstrukcji rowka niż uszczelka owalna. Wybór pomiędzy nimi zależy od klasy ciśnienia i rowka kołnierza. Nasz zespół inżynierów może pomóc Ci wybrać odpowiedni typ do Twojego zastosowania.
Pytanie 4: Skąd mam wiedzieć, czy moja uszczelka złącza pierścieniowego przecieka?
Odpowiedź: Oznaki nieszczelnej uszczelki pierścieniowej obejmują widoczny wyciek płynu lub gazu ze złącza, spadek ciśnienia w układzie i obecność syczącego dźwięku. Jeśli podejrzewasz nieszczelność, należy natychmiast rozhermetyzować złącze i sprawdzić je. Należy wymienić uszczelkę i sprawdzić rowek kołnierza pod kątem uszkodzeń. Wycieki mogą być niebezpieczne, szczególnie w przypadku pracy pod wysokim ciśnieniem lub w środowisku toksycznym, dlatego nigdy nie należy ich ignorować.
Pytanie 5: Jaki jest prawidłowy wzór dokręcania kołnierza uszczelki złącza pierścieniowego?
Odpowiedź: Prawidłowy sposób dokręcania to wzór gwiazdy, w którym śruby są dokręcane w kolejności krzyżowej. Śruby należy dokręcać wieloetapowo, zazwyczaj 30%, 60% i 100% docelowego momentu obrotowego. Dzięki temu uszczelka jest równomiernie dociśnięta, a kołnierze pozostają równoległe. Po pierwszym dokręceniu należy sprawdzić moment dokręcania po 24 godzinach, aby skompensować pełzanie i relaksację. W firmie Ningbo Kaxite Sealing Materials Co., Ltd. zapewniamy szczegółowe procedury dokręcania naszych uszczelek pierścieniowych.
Wstępne napięcie śruby to siła, która aktywuje właściwości uszczelniające uszczelki złącza pierścieniowego. Bez wystarczającego napięcia wstępnego uszczelka nie może się odkształcić i wytworzyć styku pod dużym naprężeniem, niezbędnego do uszczelnienia połączeń pod wysokim ciśnieniem i w wysokiej temperaturze. Aby zapewnić niezawodne uszczelnienie, należy dokładnie obliczyć, zastosować i kontrolować napięcie wstępne śruby. Materiał uszczelki, rowek kołnierza i sposób mocowania śrub mają wpływ na skuteczność uszczelnienia. Nasza fabryka Ningbo Kaxite Sealing Materials Co., Ltd. posiada wiedzę i doświadczenie w produkcji uszczelek pierścieniowych, które spełniają najbardziej rygorystyczne wymagania. Używamy materiałów wysokiej jakości, precyzyjnej obróbki i rygorystycznych testów, aby mieć pewność, że każda produkowana przez nas uszczelka zapewnia niezawodne działanie. Zapewniamy również kompleksowe wsparcie techniczne, aby pomóc naszym klientom osiągnąć pomyślne uszczelnienie.
Niezależnie od tego, czy projektujesz nowy system wysokociśnieniowy, czy konserwujesz istniejący, zapraszamy do kontaktu z naszym zespołem technicznym w celu omówienia Twoich wymagań. Możemy zapewnić specyfikacje produktu, zalecenia dotyczące śrub i wsparcie na miejscu. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w zakresie zastosowań uszczelniających na całym świecie.
Skontaktuj się z Ningbo Kaxite Sealing Materials Co., Ltd. już dziśaby omówić wymagania dotyczące uszczelek przegubów pierścieniowych i dowiedzieć się, w jaki sposób nasze produkty mogą zapewnić niezawodne uszczelnienie w najbardziej wymagających zastosowaniach.
