Na morskiej platformie wiertniczej na Morzu Północnym linia gazowa pod wysokim ciśnieniem pracuje pod ciśnieniem 350 barów i temperaturą 120°C. Kołnierze łączące odcinki rur są uszczelnioneUszczelki przegubów pierścieniowychwykonane ze stali nierdzewnej SS316L. Uszczelki te muszą wytrzymać nie tylko ekstremalne ciśnienie i temperaturę płynu procesowego, ale także nieustanny atak mgły solnej, wilgoć i ciągły ruch morza. Awaria uszczelki nie jest tutaj drobną niedogodnością; jest to wydarzenie katastrofalne, które może prowadzić do pożaru, eksplozji, katastrofy ekologicznej i utraty życia. Wybór materiału uszczelki jest zatem jedną z najważniejszych decyzji w inżynierii morskiej. SS316L okazał się preferowanym materiałem na uszczelki przegubów pierścieniowych w tych środowiskach, ponieważ oferuje unikalną kombinację odporności na korozję, wytrzymałości mechanicznej i stabilności termicznej, której żaden inny materiał nie może dorównać przy porównywalnej cenie.
Uszczelki pierścieniowe to uszczelnienia metalowe stosowane w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury. Są one zaprojektowane tak, aby pasowały do specjalnie obrobionego rowka na powierzchni czołowej kołnierza, tworząc uszczelnienie metal-metal, gdy kołnierze są ze sobą skręcone. Działanie uszczelniające polega na wciśnięciu materiału uszczelki w rowek, w wyniku czego powstaje szczelne i szczelne połączenie. Materiał uszczelki określa jej odporność na obciążenia korozyjne i mechaniczne występujące w danym zastosowaniu. SS316L, niskoemisyjna wersja standardowej stali nierdzewnej 316, szczególnie dobrze nadaje się do zastosowań morskich i przybrzeżnych ze względu na doskonałą odporność na wżery chlorkowe i korozję szczelinową. Na Ningbo Kaxite Materiały uszczelniające Co., Ltd.nasza fabryka od ponad 15 lat produkuje uszczelki pierścieniowe z SS316L i innych wysokowydajnych stopów, a także udoskonaliliśmy nasz dobór materiałów i procesy produkcyjne, aby sprostać najbardziej wymagającym wymaganiom przemysłu offshore.
Środowisko morskie jest jednym z najbardziej korozyjnych środowisk występujących naturalnie na Ziemi. Woda morska zawiera około 3,5% rozpuszczonych soli, głównie chlorku sodu, a także mniejsze ilości soli magnezu, wapnia i potasu. Sole te czynią wodę morską doskonałym elektrolitem, który przyspiesza procesy korozji elektrochemicznej. W przypadku elementów metalowych połączenie jonów chlorkowych, rozpuszczonego tlenu i wilgoci powoduje nieustanny atak, który z czasem może spowodować degradację nawet materiałów wysokiej jakości. W zastosowaniach morskich wyzwania są jeszcze większe. Atmosfera jest nasycona mgłą solną, temperatury wahają się od tropikalnego upału do arktycznego zimna, a naprężenia mechaniczne są intensywne. Poniższa tabela podsumowuje kluczowe wyzwania związane z korozją w środowiskach morskich i przybrzeżnych.
| Wyzwanie związane z korozją | Opis | Wpływ na uszczelki |
| Wżery chlorkowe | Miejscowy atak jonów chlorkowych | Dziury i degradacja powierzchni |
| Korozja szczelinowa | Atak w obszarach stojących | Degradacja na powierzchniach uszczelniających |
| Korozja galwaniczna | Różne metale w kontakcie | Przyspieszona korozja metali mniej szlachetnych |
| Pękanie korozyjne naprężeniowe | Korozja pod wpływem naprężeń rozciągających | Nagłe pękanie i awaria |
| Erozja Korozja | Przepływ płynu o dużej prędkości | Mechaniczne usuwanie tlenku ochronnego |
Konsekwencje korozji uszczelek przegubów pierścieniowych są poważne. Skorodowana uszczelka może utracić swoje właściwości uszczelniające, co może prowadzić do nieszczelności. Pęknięta uszczelka może zakończyć się katastrofalnie. Na morskiej platformie naftowej lub gazowej wyciek uszczelki może spowodować uwolnienie palnych węglowodorów, stwarzając ryzyko pożaru lub eksplozji. W rurociągu morskim wyciek może spowodować zanieczyszczenie środowiska. W zakładzie odsalania wyciek może pogorszyć jakość wody. Wybór materiału odpornego na korozję, takiego jak SS316L, nie jest zatem tylko preferencją jakościową; jest to warunek bezpieczeństwa. Nasza fabryka w Kaxite ma szerokie doświadczenie w dostarczaniu uszczelek przegubów pierścieniowych do zastosowań morskich i przybrzeżnych i rozumiemy krytyczne znaczenie doboru materiałów w tych środowiskach.
Wybierając materiał na uszczelki pierścieniowe do zastosowań morskich i przybrzeżnych, inżynierowie muszą wybierać spośród szeregu opcji, w tym stali węglowej, stali nierdzewnej, stali nierdzewnej duplex i stopów egzotycznych, takich jak Inconel i Monel. Każdy materiał ma własną kombinację odporności na korozję, wytrzymałości mechanicznej i kosztu. SS316L jest często preferowanym wyborem, ponieważ zapewnia najlepszą równowagę wydajności i kosztów w wielu zastosowaniach morskich. Aby zrozumieć dlaczego, pomocne jest porównanie SS316L z innymi popularnymi materiałami. Poniższa tabela przedstawia porównanie kluczowych właściwości tych materiałów.
| Tworzywo | Odporność na korozję w wodzie morskiej | Wytrzymałość mechaniczna | Koszt | Typowe zastosowanie |
| Stal węglowa | Słaby (wymaga powłoki) | Wysoki | Niski | Niekrytyczne, suche zastosowania |
| SS304 | Umiarkowane (wżery w chlorkach) | Wysoki | Niski | Ogólnego przeznaczenia, łagodne środowiska |
| SS316L | Doskonały (odporny na wżery chlorkowe) | Wysoki | Średni | Przemysł morski, offshore, przetwórstwo chemiczne |
| Dwustronny SS | Doskonały | Bardzo wysoki | Wysoki | Wysokociśnieniowe i wysokotemperaturowe morskie |
| Inconel 625 | Doskonały | Bardzo wysoki | Bardzo wysoki | Ekstremalne warunki, kwaśny gaz |
| Monel 400 | Doskonały | Wysoki | Wysoki | Rurociągi wody morskiej, wymienniki ciepła |
Kluczową przewagą SS316L nad SS304 jest zawartość molibdenu. SS316L zawiera 2-3% molibdenu, co znacznie poprawia jego odporność na korozję wżerową i szczelinową w środowiskach zawierających chlorki. SS304, który nie zawiera molibdenu, jest podatny na wżery w wodzie morskiej, szczególnie w obszarach stojących, gdzie mogą gromadzić się chlorki. Stal nierdzewna duplex oferuje jeszcze większą wytrzymałość i odporność na korozję, ale jest droższa i trudniejsza w obróbce. Inconel i Monel oferują najwyższy poziom odporności na korozję, ale ich koszt może być zaporowy w wielu zastosowaniach. SS316L oferuje najlepszą kombinację odporności na korozję, wytrzymałości mechanicznej i kosztów dla większości zastosowań uszczelek pierścieniowych do zastosowań morskich i offshore.
Litera „L” w SS316L oznacza „niskoemisyjną”. Standardowy SS316 ma maksymalną zawartość węgla 0,08%, podczas gdy SS316L ma maksymalną zawartość węgla 0,03%. Różnica ta może wydawać się niewielka, ale ma znaczący wpływ na wydajność materiału podczas spawania i zastosowań wysokotemperaturowych. Gdy austenityczne stale nierdzewne, takie jak SS316, są podgrzewane do temperatur od 425°C do 815°C, na granicach ziaren tworzą się węgliki chromu. Proces ten nazywany jest uczuleniem. Tworzenie się węglików chromu powoduje wyczerpanie otaczających obszarów chromu, zmniejszając ich odporność na korozję. W środowisku morskim wrażliwe obszary są bardzo podatne na korozję międzykrystaliczną. Zmniejszając zawartość węgla, SS316L minimalizuje powstawanie węglików chromu, dzięki czemu jest odporny na uczulenie i korozję międzykrystaliczną.
Niska zawartość węgla w SS316L poprawia również jego spawalność. Podczas spawania stali SS316 strefa wpływu ciepła może stać się uczulona, jeśli zawartość węgla jest zbyt wysoka. W większości zastosowań SS316L można spawać bez obróbki cieplnej po spawaniu, ponieważ niska zawartość węgla zapobiega uczuleniu. Jest to szczególnie ważne w przypadku uszczelek pierścieniowych, które mogą być wytwarzane poprzez spawanie lub obróbkę skrawaniem. Poniższa tabela podsumowuje kluczowe właściwości chemiczne i mechaniczne SS316L.
| Nieruchomość | Specyfikacja |
| Węgiel (C) maks | 0,03% |
| Chrom (Cr) | 16 - 18% |
| Nikiel (Ni) | 10 - 14% |
| Molibden (Mo) | 2 - 3% |
| Mangan (Mn) max | 2,0% |
| Krzem (Si) maks | 0,75% |
| Fosfor (P) max | 0,045% |
| Siarka (S) max | 0,030% |
| Wytrzymałość na rozciąganie | 485 - 690 MPa |
| Granica plastyczności (przesunięcie 0,2%) | 170 - 310 MPa |
| Wydłużenie | 40% min |
| Twardość (Rockwella B) | 95 maks |
W Ningbo Kaxite Sealing Materials Co., Ltd. nasza fabryka wykorzystuje wyłącznie certyfikowany materiał SS316L od renomowanych dostawców. Weryfikujemy skład chemiczny i właściwości mechaniczne każdej otrzymanej partii materiału. Przeprowadzamy również badania korozji międzykrystalicznej na naszych gotowych uszczelkach, aby upewnić się, że spełniają one wymagania normy ASTM A262 Practice E. Ta rygorystyczna kontrola jakości gwarantuje, że nasze uszczelki pierścieniowe zapewniają niezawodne działanie w najbardziej wymagających środowiskach morskich i przybrzeżnych.
Wydajność uszczelki pierścieniowej zależy nie tylko od materiału, ale także od jego geometrii. Uszczelka jest zaprojektowana tak, aby pasowała do rowka na powierzchni czołowej kołnierza. Kiedy kołnierze są ze sobą skręcone, uszczelka jest ściskana, a jej materiał odkształca się, wypełniając rowek i tworząc uszczelnienie. Kształt uszczelki i rowka określa mechanizm uszczelniający. Istnieje kilka standardowych profili uszczelek pierścieniowych, każdy z własną charakterystyką. Najpopularniejsze są typy R, RX i BX. Typ R to pierścień owalny lub ośmiokątny używany w standardowych zastosowaniach. Typ RX to zmodyfikowany owalny pierścień używany w zastosowaniach wymagających wyższego ciśnienia. Typ BX to pierścień sześciokątny stosowany w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury. Poniższa tabela podsumowuje najważniejsze cechy tych profili.
| Profil | Kształt | Ocena ciśnienia | Typowe zastosowanie |
| R | Owalne lub ośmiokątne | Do 10 000 psi | Ogólnego przeznaczenia, głowice odwiertów |
| RX | Zmodyfikowany owal | Do 15 000 psi | Wyższe ciśnienie, kwaśna obsługa |

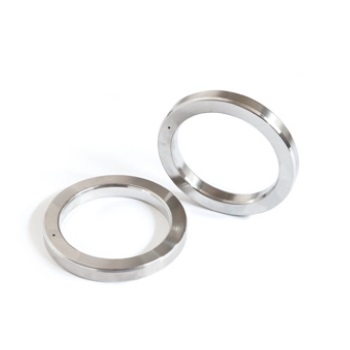

| BX | Sześciokątny | Do 20 000 psi | Wysokie ciśnienie, wysoka temperatura |
Wybór profilu zależy od ciśnienia, temperatury i rodzaju uszczelnianego płynu. Typ R jest najpopularniejszy i nadaje się do szerokiego zakresu zastosowań. Typ RX jest używany w zastosowaniach wymagających wyższego ciśnienia i ma nieco inną geometrię, która poprawia skuteczność uszczelnienia. Typ BX jest używany w najbardziej wymagających zastosowaniach i został zaprojektowany w celu zapewnienia niezawodnego uszczelnienia przy ciśnieniach do 20 000 psi. Nasza fabryka w firmie Ningbo Kaxite Sealing Materials Co., Ltd. produkuje uszczelki pierścieniowe we wszystkich tych profilach, w różnych rozmiarach pasujących do standardowych specyfikacji kołnierzy.
Poniższa tabela zawiera najważniejsze specyfikacje wydajności naszych uszczelek pierścieniowych SS316L. Specyfikacje te opierają się na standardowych testach i stanowią punkt odniesienia dla inżynierów i specjalistów ds. zaopatrzenia.
| Parametr | Specyfikacja | Norma testowa |
| Tworzywo | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Twardość | ≤ 160 HBW | ASTM E10 |
| Wytrzymałość na rozciąganie | ≥ 485 MPa | ASTM E8 |
| Siła plonu | ≥ 170 MPa | ASTM E8 |
| Wydłużenie | ≥ 40% | ASTM E8 |
| Korozja międzykrystaliczna | Przechodzić | Praktyka ASTM A262 E |
| Maksymalna temperatura robocza | 800°C (ciągła) | — |
| Maksymalne ciśnienie robocze | 20 000 psi (w zależności od profilu) | — |
| Wykończenie powierzchni | Ra 1,6 µm maks | — |
| Standardowe rozmiary | Profil R, RX, BX według API 6A | API6A |
W naszej fabryce produkujemy uszczelki pierścieniowe spełniające te i inne specyfikacje. Możemy również wyprodukować niestandardowe uszczelki do specjalnych zastosowań. Nasz proces kontroli jakości obejmuje kontrolę wymiarową, certyfikację materiałów i testowanie wydajności. Do każdego zamówienia dołączamy certyfikat zgodności dokumentujący skład materiału, właściwości mechaniczne i wyniki badań. Ten poziom dokumentacji jest niezbędny w zastosowaniach offshore, gdzie kluczowa jest identyfikowalność i zapewnienie jakości.
Pytanie 1: Jaka jest różnica między uszczelkami pierścieniowymi SS316 i SS316L?
Odpowiedź: Podstawową różnicą jest zawartość węgla. SS316 ma maksymalną zawartość węgla 0,08%, podczas gdy SS316L ma maksymalną zawartość węgla 0,03%. Niższa zawartość węgla w SS316L sprawia, że jest on odporny na uczulenie i korozję międzykrystaliczną, co jest ważne w zastosowaniach spawanych i wysokotemperaturowych. W środowiskach morskich i przybrzeżnych ogólnie preferowany jest SS316L ze względu na jego doskonałą odporność na korozję.
Pytanie 2: Czy uszczelki pierścieniowe SS316L można stosować w instalacjach z kwaśnym gazem?
Odpowiedź: SS316L nie jest zalecany do pracy z kwaśnym gazem (środowiska zawierające H2S), ponieważ jest podatny na pękanie naprężeniowe siarczkowe. W przypadku zastosowań z kwaśnym gazem zwykle wymagany jest twardszy materiał, taki jak Inconel 625 lub stal nierdzewna typu duplex. Wybór materiału uszczelki powinien opierać się na konkretnym składzie i stanie płynu procesowego. Nasz zespół techniczny może doradzić w sprawie najlepszego materiału do Twojego zastosowania.
Pytanie 3: Jaka jest maksymalna temperatura, jaką wytrzymują uszczelki pierścieniowe SS316L?
Odpowiedź: Uszczelki przegubu pierścieniowego SS316L wytrzymują ciągłe temperatury robocze do 800°C. Jednakże w temperaturach powyżej 425°C materiał może być podatny na uczulenie, jeśli nie zostanie odpowiednio ustabilizowany. W przypadku zastosowań wysokotemperaturowych ważne jest sprawdzenie, czy materiał został odpowiednio poddany obróbce cieplnej i przetestowany pod kątem odporności na korozję międzykrystaliczną. Nasza fabryka zapewnia certyfikację badań korozji międzykrystalicznej dla wszystkich uszczelek wysokotemperaturowych.
Pytanie 4: Jak wybrać właściwy profil uszczelki pierścieniowej dla mojego zastosowania?
Odpowiedź: Wybór profilu zależy od ciśnienia, temperatury i rodzaju płynu. Typ R nadaje się do zastosowań ogólnych do 10 000 psi. Typ RX jest używany do wyższych ciśnień do 15 000 psi. Typ BX jest używany w najbardziej wymagających zastosowaniach do 20 000 psi. Specyfikacja kołnierza będzie również dyktować wymagany profil. Nasz zespół techniczny może pomóc w wyborze odpowiedniego profilu do konkretnego zastosowania.
Pytanie 5: Jaka dokumentacja jest dołączona do uszczelek pierścieniowych SS316L?
Odpowiedź: Do każdego zamówienia dołączamy certyfikat zgodności dokumentujący skład materiału, właściwości mechaniczne i wyniki badań. Obejmuje to analizę chemiczną, wyniki próby rozciągania, wyniki próby twardości i wyniki próby korozji międzykrystalicznej. Dostarczamy również raporty z kontroli wymiarowej i certyfikat identyfikowalności materiału. Dokumentacja ta jest niezbędna do zapewnienia jakości i zgodności z przepisami w zastosowaniach morskich i przybrzeżnych.
Uszczelki pierścieniowe SS316L są idealnym wyborem do zastosowań morskich i przybrzeżnych, ponieważ oferują unikalne połączenie odporności na korozję, wytrzymałości mechanicznej i stabilności termicznej. Zawartość molibdenu w SS316L zapewnia doskonałą odporność na wżery chlorkowe i korozję szczelinową, natomiast niska zawartość węgla zapobiega uczuleniu i korozji międzykrystalicznej. Materiał można poddać obróbce w celu uzyskania różnych profili, aby spełnić wymagania dotyczące ciśnienia i temperatury danego zastosowania. Może także posiadać certyfikat zgodności z najbardziej rygorystycznymi normami jakości. Nasza fabryka Ningbo Kaxite Sealing Materials Co., Ltd. posiada wiedzę i sprzęt do produkcji uszczelek pierścieniowych SS316L, które spełniają najbardziej rygorystyczne wymagania przemysłu offshore.
Niezależnie od tego, czy projektujesz nową platformę morską, czy konserwujesz istniejącą, zapraszamy do kontaktu z naszym zespołem technicznym w celu omówienia wymagań dotyczących uszczelek. Możemy zapewnić szczegółowe specyfikacje produktów, certyfikaty materiałowe i wsparcie w zakresie zastosowań. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w zakresie rozwiązań uszczelniających na całym świecie.
Skontaktuj się z Ningbo Kaxite Sealing Materials Co., Ltd. już dziśaby omówić wymagania dotyczące uszczelek pierścieniowych i odkryć, w jaki sposób nasze uszczelki SS316L mogą sprostać wyzwaniom stawianym przez zastosowania morskie i przybrzeżne.
