W przemyśle petrochemicznym wyciek z jednego kołnierza wysokociśnieniowego hydrokrakera może spowodować awaryjne wyłączenie, które kosztuje ponad 500 000 dolarów dziennie w przypadku utraty produkcji. W elektrowni wyciek pary na kołnierzu wlotowym turbiny może spowodować wymuszony przestój trwający kilka dni. Nie są to rzadkie zdarzenia. Są one bezpośrednią konsekwencją uszkodzeń uszczelnień i stanowią jedno z najważniejszych źródeł nieplanowanych konserwacji i strat produkcyjnych w przemyśle ciężkim. Elementem stanowiącym centrum tego wyzwania jest uszczelka. Wśród uszczelek jedna konstrukcja okazała się wyjątkowo skuteczna w zapobieganiu tym kosztownym awariom: uszczelka złącza pierścieniowego.
Uszczelka złącza pierścieniowego to metalowy element uszczelniający stosowany w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury, gdzie niezawodność nie podlega negocjacjom. W przeciwieństwie do uszczelek miękkich, których uszczelnienie opiera się na ściśliwości, uszczelka złącza pierścieniowego tworzy uszczelnienie poprzez precyzyjny kontakt metal-metal pomiędzy uszczelką a rowkiem na powierzchniach kołnierzy. Taka konstrukcja zapewnia uszczelkę odporną na rozerwanie, wysoce odporną na cykle termiczne i wytrzymującą ciśnienia, które zniszczyłyby inne typy uszczelek. Rezultatem jest radykalne ograniczenie nieplanowanych konserwacji i strat produkcyjnych. W tym artykule wyjaśniono, w jaki sposób uszczelka złącza pierścieniowego osiąga ten cel, badając jej konstrukcję, materiały, instalację i działanie w najbardziej wymagających środowiskach przemysłowych. W Ningbo Kaxite Sealing Materials Co., Ltd. nasza fabryka zajmuje się produkcjąUszczelki pierścienioweod ponad dwudziestu lat i widzieliśmy na własne oczy, jak odpowiednia uszczelka może zmienić niezawodność instalacji.
Uszczelka złącza pierścieniowego to solidny metalowy pierścień uszczelniający, który jest obrabiany maszynowo do dokładnych wymiarów i zaprojektowany tak, aby pasował do odpowiedniego rowka wykonanego na powierzchniach kołnierzy. Uszczelka ma zazwyczaj przekrój owalny lub ośmiokątny i jest dostępna w szeregu standardowych rozmiarów określonych przez API 6A i ASME B16.20. Kiedy śruby kołnierza są dokręcone, uszczelka jest ściskana pomiędzy dwiema powierzchniami rowków. Metal lekko się odkształca, tworząc szczelne uszczelnienie liniowe. Różni się to zasadniczo od miękkiej uszczelki, która opiera się na ściśliwości materiału w celu wypełnienia niedoskonałości powierzchni kołnierza. Uszczelka złącza pierścieniowego opiera się na precyzyjnej geometrii rowka i uszczelki, aby stworzyć uszczelnienie, które jest zarówno wytrzymałe, jak i niezawodne.
Kluczową zaletą uszczelki pierścieniowej jest jej odporność na wydmuchanie. W miękkiej uszczelce element uszczelniający jest umieszczony pomiędzy powierzchniami kołnierzy, ale nie jest zablokowany mechanicznie na swoim miejscu. Jeżeli ciśnienie wewnętrzne przekracza siłę ściskającą śrub, uszczelka może zostać wypchnięta ze złącza — zjawisko to nazywa się wydmuchem. Jest to katastrofalna awaria, w wyniku której uwalnia się płyn procesowy i może spowodować obrażenia lub śmierć. Uszczelka złącza pierścieniowego nie może zostać wydmuchana, ponieważ jest mechanicznie uwięziona w rowku. Rowek pełni rolę naczynia zabezpieczającego, w którym uszczelka jest ściskana. Nawet w przypadku utraty obciążenia śruby uszczelka pozostaje na swoim miejscu, zachowując szczelność. Jest to kluczowa cecha bezpieczeństwa w zastosowaniach wysokociśnieniowych.
Poniższa tabela porównuje cechy konstrukcyjne i właściwości użytkowe uszczelek pierścieniowych i uszczelek miękkich.
| Funkcja | Uszczelka złącza pierścieniowego | Uszczelka miękka (arkusz) |
| Mechanizm uszczelniający | Kontakt liniowy metal-metal | Kompresja miękkiego materiału |
| Odporność na wydmuch | Doskonały (uwięziony mechanicznie) | Słaby (można wytłaczać) |
| Ocena ciśnienia | Do 10 000 psi (690 barów) | Do 1000 psi (69 barów) |
| Ocena temperatury | Do 1000°C (w zależności od materiału) | Do 500°C (w zależności od materiału) |
| Możliwość ponownego użycia | Niezalecane | Niezalecane |
| Typowe zastosowania | Głowice odwiertów, rurociągi, rafinerie, elektrownie | Rurociągi przemysłowe ogólne, systemy niskociśnieniowe |

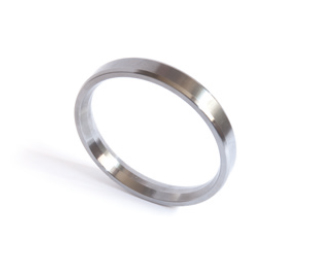

Konstrukcja uszczelki złącza pierścieniowego jest znormalizowana, aby zapewnić wymienność. Najpopularniejsze typy to typ R (owalny lub ośmiokątny), typ RX (dla wyższych ciśnień) i typ BX (dla wyjątkowo wysokich ciśnień). Każdy styl ma określoną geometrię rowka i ciśnienie znamionowe. Na Ningbo Kaxite Materiały uszczelniające Co., Ltd.produkujemy wszystkie trzy style z różnych materiałów, aby spełnić wymagania różnych zastosowań.
Uszczelnienie metal-metal uszczelki złącza pierścieniowego jest kluczem do jej zdolności do zapobiegania wydmuchom i wyciekom. Kiedy śruby kołnierza są dokręcone, uszczelka jest dociskana do powierzchni rowków. Początkowy kontakt jest kontaktem liniowym – zakrzywiona powierzchnia uszczelki styka się z płaską powierzchnią rowka. Wraz ze wzrostem obciążenia śruby metal na linii styku odkształca się plastycznie, tworząc szerszą powierzchnię styku. To odkształcenie ogranicza się do bardzo małego obszaru i tworzy uszczelnienie, które jest zarówno szczelne, jak i sprężyste. Uszczelnienie jest szczelne, ponieważ kontakt metal-metal eliminuje mikroskopijne szczeliny, które umożliwiałyby ucieczkę płynu. Jest sprężysty, ponieważ elastyczne odkształcenie uszczelki i kołnierza pozwala złączu kompensować niewielkie ruchy bez utraty kontaktu.
Geometria rowka ma kluczowe znaczenie dla działania uszczelnienia. Rowek jest obrabiany pod precyzyjnym kątem (zwykle 23° w przypadku uszczelek typu R) i głębokością. Kiedy uszczelka jest ściskana, działanie klinujące rowka wymusza ścisły kontakt materiału uszczelki z powierzchniami rowka. Tworzy to uszczelnienie, które staje się mocniejsze wraz ze wzrostem ciśnienia. Nazywa się to uszczelnieniem pod ciśnieniem. Im wyższe ciśnienie wewnętrzne, tym bardziej uszczelka jest dociskana do powierzchni rowka i tym mocniejsza staje się uszczelka. Jest to przeciwieństwo miękkiej uszczelki, którą można wypchnąć ze złącza pod wpływem wysokiego ciśnienia. Poniższa tabela pokazuje zależność pomiędzy ciśnieniem wewnętrznym i siłą uszczelniającą dla uszczelki pierścieniowej.
| Ciśnienie wewnętrzne (bar) | Siła uszczelniająca (N/mm) | Naprężenie kontaktowe (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Uszczelnienie zasilane ciśnieniem sprawia, że uszczelka złącza pierścieniowego jest tak skuteczna w zapobieganiu wydmuchom. Nawet jeśli obciążenie śruby zostanie zmniejszone w wyniku rozszerzalności cieplnej lub relaksacji, ciśnienie wewnętrzne w dalszym ciągu zasila uszczelkę. Jest to kluczowa cecha bezpieczeństwa w zastosowaniach wysokociśnieniowych. W naszej fabryce testujemy każdą partię uszczelek przegubów pierścieniowych, aby sprawdzić ich skuteczność uszczelniania pod ciśnieniem. Używamy hydraulicznego stanowiska testowego, które przykłada ciśnienie wewnętrzne do kołnierza testowego i mierzy stopień wycieku. Nasze uszczelki konsekwentnie osiągają współczynniki wycieków znacznie poniżej dopuszczalnych limitów API 6A i ASME B16.20.
Materiał, z którego wykonana jest uszczelka pierścieniowa, określa jej odporność na warunki korozyjne i termiczne występujące w danym zastosowaniu. Uszczelka wykonana z niewłaściwego materiału ulegnie przedwczesnemu uszkodzeniu, co doprowadzi do nieplanowanej konserwacji i strat w produkcji. Najpopularniejszymi materiałami na uszczelki pierścieniowe są miękkie żelazo, stal niskowęglowa, stal nierdzewna (304, 316, 321) i stopy egzotyczne, takie jak Inconel, Monel i Hastelloy. Każdy materiał ma określony zakres temperatur i odporności na korozję. Wybór materiału musi opierać się na płynie procesowym, temperaturze roboczej i wymaganej żywotności.
Miękkie żelazo jest najbardziej ekonomicznym materiałem i nadaje się do zastosowań niskotemperaturowych i nie powodujących korozji. Stal niskowęglowa stosowana jest w nieco bardziej wymagających zastosowaniach. Stal nierdzewna 304 i 316 to najważniejsze elementy w branży, oferujące dobrą odporność na korozję i wytrzymałość w wysokich temperaturach. Stal nierdzewna 321 jest stabilizowana tytanem, aby zapobiec korozji międzykrystalicznej w wysokich temperaturach. Inconel i Monel są stosowane w najbardziej agresywnych środowiskach, takich jak środowiska zawierające chlorki lub parę o wysokiej temperaturze. Poniższa tabela zawiera wskazówki dotyczące temperatur i granic korozji typowych materiałów uszczelek pierścieniowych.
| Tworzywo | Maks. Temperatura (°C) | Odporność na korozję | Typowe zastosowania |
| Miękkie żelazo | 400 | Słaby | Usługi niskociśnieniowe, niekorozyjne |
| Stal niskowęglowa | 500 | Sprawiedliwy | Ogólne rurociągi przemysłowe |
| Stal nierdzewna 304 | 700 | Dobry | Większość usług rafineryjnych i petrochemicznych |
| Stal nierdzewna 316 | 800 | Bardzo dobry | Środowiska korozyjne, para o wysokiej temperaturze |
| Stal nierdzewna 321 | 900 | Bardzo dobry | Zastosowania wysokotemperaturowe |
| Inconel 625 | 1000 | Doskonały | Ekstremalne temperatury, silnie korozyjne |
| Monel 400 | 800 | Doskonały | Środowiska zawierające chlorki |
Wybór odpowiedniego materiału jest kluczową decyzją inżynierską. Uszczelka, która nie jest odporna na płyn procesowy, ulegnie korozji, tracąc swoje właściwości uszczelniające i potencjalnie zanieczyszczając proces. Uszczelka, która nie jest przystosowana do temperatury roboczej, zmięknie lub zacznie pełzać, tracąc napięcie wstępne i umożliwiając wyciek. W Kaxite ściśle współpracujemy z naszymi klientami, aby wybrać optymalny materiał do każdego zastosowania. Prowadzimy obszerną bazę danych dotyczącą kompatybilności materiałowej i możemy przedstawić szczegółowe zalecenia w oparciu o warunki procesu. Usługa ta jest jednym ze sposobów, w jaki pomagamy naszym klientom ograniczać nieplanowane konserwacje i straty produkcyjne.
Najtrwalsza na świecie uszczelka pierścieniowa ulegnie uszkodzeniu, jeśli nie zostanie prawidłowo zamontowana. Instalacja jest krytycznym czynnikiem wpływającym na niezawodność uszczelnienia. Najczęstsze błędy montażowe to: ponowne użycie już ściśniętej uszczelki, uszkodzenie uszczelki podczas manipulacji, nieoczyszczenie rowka i nierówny moment dokręcania śrub. Każdy z tych błędów może prowadzić do przedwczesnej awarii. Właściwy montaż to systematyczny proces, którego należy dokładnie przestrzegać.
Pierwszym krokiem jest sprawdzenie uszczelki i rowka. Uszczelka musi być wolna od wad, takich jak zadrapania, wgniecenia lub korozja. Rowek musi być czysty, suchy i wolny od zanieczyszczeń lub starego materiału uszczelki. Wszelkie uszkodzenia rowka zostaną przeniesione na uszczelkę, uniemożliwiając prawidłowe uszczelnienie. Drugim krokiem jest zamontowanie uszczelki w rowku. Z uszczelką należy obchodzić się ostrożnie, aby uniknąć uszkodzenia. Należy go umieścić w rowku i sprawdzić, czy jest prawidłowo osadzony. Trzecim krokiem jest wyrównanie kołnierzy. Kołnierze muszą być równoległe i wyrównane z zachowaniem określonych tolerancji. Niewspółosiowość spowoduje nierównomierne obciążenie uszczelki i może prowadzić do wycieków.
Czwartym krokiem jest dokręcenie śrub. Należy to zrobić w układzie gwiazdowym lub krzyżowym, w wielu przejściach, aby zapewnić równomierny załadunek. Końcowy moment dokręcania śrub powinien być zgodny ze specyfikacjami producenta kołnierza. Niezbędne jest użycie skalibrowanego klucza dynamometrycznego. Poniższa tabela zawiera podsumowanie etapów instalacji i najważniejsze punkty do sprawdzenia.
| Krok | Działanie | Kontrola klucza |
| 1 | Sprawdź uszczelkę i rowek | Żadnych wad, czyste i suche |
| 2 | Zamontuj uszczelkę w rowku | Prawidłowo siedzący |
| 3 | Wyrównaj kołnierze | Równoległe i wyśrodkowane |
| 4 | Dokręcić śruby w układzie gwiazdy | Wiele przejść, równy moment obrotowy |
| 5 | Końcowa kontrola momentu obrotowego | Według specyfikacji |
W naszej fabryce dołączamy szczegółowe instrukcje montażu do każdej wysyłanej przez nas uszczelki pierścieniowej. Oferujemy również szkolenia instalacyjne dla naszych klientów na miejscu. Nasz zespół techniczny jest dostępny, aby pomóc w przypadku jakichkolwiek pytań dotyczących instalacji. Postępując zgodnie z tymi procedurami, nasi klienci mogą mieć pewność, że ich uszczelki pierścieniowe zapewniają długoterminową niezawodność, która jest niezbędna do ograniczenia nieplanowanych konserwacji i strat produkcyjnych.
Całkowity koszt posiadania (TCO) uszczelki złącza pierścieniowego obejmuje początkową cenę zakupu, koszt instalacji, koszt konserwacji i koszt awarii. Chociaż początkowa cena zakupu uszczelki złącza pierścieniowego jest wyższa niż uszczelki miękkiej, całkowity koszt posiadania jest często niższy, ponieważ uszczelka złącza pierścieniowego wytrzymuje dłużej i ulega rzadszym awariom. Pojedyncza awaria miękkiej uszczelki może kosztować setki tysięcy dolarów strat w produkcji, natomiast uszczelka złącza pierścieniowego może zapobiec tej awarii. Poniższa tabela przedstawia porównanie całkowitego kosztu posiadania uszczelki pierścieniowej i uszczelki miękkiej w okresie 10 lat.
| Składnik kosztów | Uszczelka złącza pierścieniowego | Miękka uszczelka |
| Początkowa cena zakupu (za sztukę) | 50 dolarów | 10 dolarów |
| Liczba wymian (10 lat) | 2 | 6 |
| Całkowity koszt zakupu | 100 dolarów | 60 dolarów |
| Prace instalacyjne (10 lat) | 200 dolarów | 600 dolarów |
| Koszt awarii (10 lat) | 0 dolarów | 50 000 dolarów |
| Całkowity koszt posiadania | 300 dolarów | 50 660 dolarów |
Z tabeli wynika, że całkowity koszt posiadania uszczelki pierścieniowej jest znacznie niższy w porównaniu z uszczelką miękką, pomimo wyższej początkowej ceny zakupu. Oszczędności wynikają ze zmniejszonej liczby wymian, mniejszego nakładu pracy przy instalacji i eliminacji kosztów awarii. Jest to argument ekonomiczny przemawiający za stosowaniem uszczelek pierścieniowych w zastosowaniach wymagających wysokiego ciśnienia i wysokiej temperatury. Koszt pojedynczej awarii znacznie przewyższa koszt samej uszczelki. W Ningbo Kaxite Sealing Materials Co., Ltd. pomagamy naszym klientom obliczyć całkowity koszt posiadania ich rozwiązań uszczelniających. Wierzymy, że uszczelka złącza pierścieniowego jest najbardziej opłacalnym rozwiązaniem dla wymagających zastosowań.
Pytanie 1: Czy uszczelkę pierścieniową można ponownie wykorzystać po jej ściśnięciu?
Odpowiedź: Nie, uszczelka złącza pierścieniowego nie powinna być ponownie używana. Po ściśnięciu uszczelka ulega odkształceniu plastycznemu i twardnieje. Ponowne użycie nie zapewni niezawodnego uszczelnienia. Uszczelkę należy wymieniać po każdym otwarciu kołnierza. Jest to kluczowa praktyka dotycząca bezpieczeństwa. W firmie Ningbo Kaxite Sealing Materials Co., Ltd. zalecamy, aby nasi klienci utrzymywali odpowiedni zapas zapasowych uszczelek, aby mieć pewność, że w sytuacji awaryjnej nie będą mieli pokusy ponownego użycia uszczelki.
Pytanie 2: Jak wybrać właściwy materiał na uszczelkę złącza pierścieniowego?
Odpowiedź: Wybór materiału zależy od cieczy procesowej, temperatury roboczej i wymaganej odporności na korozję. Do zastosowań niskotemperaturowych i niekorozyjnych wystarczające jest miękkie żelazo lub stal niskowęglowa. W przypadku większości zastosowań rafineryjnych i petrochemicznych zaleca się stal nierdzewną 304 lub 316. W przypadku zastosowań wysokotemperaturowych lub wysoce korozyjnych mogą być wymagane stopy egzotyczne, takie jak Inconel lub Monel. Nasz zespół techniczny może przedstawić konkretne zalecenia w oparciu o warunki procesu.
Pytanie 3: Jaka jest różnica pomiędzy uszczelką przegubu pierścieniowego typu R, typu RX i typu BX?
Odpowiedź: Typ R to standardowa uszczelka owalna lub ośmiokątna stosowana w większości zastosowań. Typ RX ma zmodyfikowaną geometrię, która zapewnia skuteczniejsze uszczelnienie przy wyższych ciśnieniach. Typ BX jest przeznaczony do ekstremalnie wysokich ciśnień i ma konstrukcję zasilaną ciśnieniem. Każdy typ ma określoną geometrię rowka i ciśnienie znamionowe. Nasza fabryka produkuje wszystkie trzy typy, a my pomożemy Ci wybrać właściwy dla Twojego zastosowania.
Pytanie 4: Jak mogę sprawdzić, czy uszczelka pierścieniowa została uszkodzona?
Odpowiedź: Uszkodzona uszczelka złącza pierścieniowego może mieć widoczne zadrapania, wgniecenia lub korozję. Może być również odkształcony i mieć spłaszczony przekrój poprzeczny. Jeżeli występuje którykolwiek z tych objawów, nie należy używać uszczelki. Nawet niewielka wada może uniemożliwić prawidłowe uszczelnienie uszczelki. Zawsze dokładnie sprawdź uszczelkę przed montażem.
Pytanie 5: Jakie jest maksymalne ciśnienie znamionowe uszczelki pierścieniowej?
Odpowiedź: Maksymalne ciśnienie znamionowe uszczelki pierścieniowej zależy od typu i materiału. Uszczelki typu R są zazwyczaj przystosowane do ciśnienia 5000 psi (345 barów). Uszczelki typu RX są przystosowane do ciśnienia 10 000 psi (690 barów). Uszczelki typu BX mają ciśnienie znamionowe 15 000 psi (1034 barów) lub wyższe. Rzeczywista wartość ciśnienia zależy również od wartości znamionowej kołnierza i obciążenia śrub. Nasza fabryka może zapewnić określone wartości ciśnienia dla każdego typu uszczelki i materiału.
Uszczelka złącza pierścieniowego jest kluczowym elementem mającym na celu ograniczenie nieplanowanych konserwacji i strat produkcyjnych w wysokociśnieniowych systemach przemysłowych. Uszczelnienie metal-metal, konstrukcja zasilana ciśnieniem i odporność na wydmuchanie sprawiają, że jest to najbardziej niezawodne rozwiązanie uszczelniające do wymagających zastosowań. Wybierając właściwy materiał, prawidłowo instalując uszczelkę i przestrzegając programu konserwacji zapobiegawczej, operatorzy instalacji mogą praktycznie wyeliminować awarie związane z uszczelkami. Rezultatem jest dłuższy czas sprawności, niższe koszty konserwacji i bezpieczniejsze środowisko pracy.
Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. produkuje uszczelki pierścieniowe od ponad dwudziestu lat. Oferujemy pełną gamę uszczelek standardowych i niestandardowych, wykonanych z różnych materiałów. Nasz zespół techniczny jest dostępny, aby pomóc w wyborze materiałów, szkoleniu w zakresie instalacji i analizie awarii. Zależy nam na pomaganiu naszym klientom w osiąganiu najwyższego poziomu niezawodności i bezpieczeństwa w ich działaniach.
