Przejdź się po dowolnym zakładzie przetwarzania chemicznego, a znajdziesz złożoną sieć rur, zbiorników i wymienników ciepła, wszystkie połączone ze sobą za pomocą połączeń kołnierzowych. Połączenia te są potencjalnymi słabymi punktami i opierają się na skromnym, ale krytycznym elemencie: uszczelce. Przez dziesięciolecia standardem w branży były często uszczelki zwijane spiralnie lub nawet proste materiały arkuszowe niezawierające azbestu. Jednak zasadnicza zmiana jest w toku.Uszczelki z blachy falistej(CMG) szybko stają się standardem w krytycznych zastosowaniach uszczelniających i nie bez powodu. Oferują unikalne połączenie sprężystości, odporności na temperaturę i niezawodności uszczelnienia, które nie ma sobie równych w przypadku wielu tradycyjnych alternatyw. Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. stoi na czele tej rewolucji, produkując wysokiej jakości uszczelki z blachy falistej, które rozwiązują najtrudniejsze problemy z uszczelnieniami w zakładach chemicznych, rafineriach i obiektach petrochemicznych na całym świecie.
Rosnące zainteresowanie uszczelkami z blachy falistej to nie tylko trend; jest to logiczna odpowiedź na rosnące wymagania współczesnego przetwarzania chemicznego. Aby poprawić wydajność, zakłady pracują przy wyższych ciśnieniach i temperaturach. Mają do czynienia z bardziej agresywnymi i toksycznymi mediami, w przypadku których wycieki są nie tylko kosztowne, ale potencjalnie katastrofalne. Zaostrzają się przepisy dotyczące ochrony środowiska i bezpieczeństwa, wymagając emisji praktycznie zerowych. W tym wymagającym krajobrazie uszczelka z blachy falistej wyróżnia się. Jego unikalny profil falisty zapewnia wyjątkową sprężystość i sprężystość, kompensując nieuniknione wahania temperatury i ciśnienia w procesie. Ta sprężystość zapewnia szczelne uszczelnienie w dłuższej perspektywie, redukując emisję niezorganizowaną i eliminując potrzebę ciągłego dokręcania. W tym artykule zbadamy zasady inżynierii, materiałoznawstwo i praktyczne zastosowania, które sprawiają, że uszczelki z blachy falistej są preferowanym wyborem dla przemysłu chemicznego, a także przedstawimy szczegółowe, techniczne spojrzenie na specyfikacje i najlepsze praktyki dotyczące ich stosowania.
W świecie przetwórstwa chemicznego „stan ustalony” jest mitem. Operacje w świecie rzeczywistym charakteryzują się rozszerzalnością i kurczeniem cieplnym, skokami ciśnienia i wibracjami. Te cykliczne naprężenia są głównym wrogiem niezawodnego uszczelnienia kołnierza. Tradycyjne uszczelki płaskie, takie jak płyty nieazbestowe, mogą wytrzymać trwałe „zestawienie” pod początkowym obciążeniem śruby. Oznacza to, że z biegiem czasu tracą swoją sprężystość i elastyczność. Gdy kołnierz ulega cyklowi termicznemu, rozszerzanie może spowodować dalsze ściskanie uszczelki, a gdy ostygnie, uszczelka nie będzie mogła odskoczyć, aby utrzymać odpowiednie ciśnienie uszczelniające. Ta utrata obciążenia śruby prowadzi do nieszczelności. Uszczelka z blachy falistej jest zasadniczo inna. Jego rdzeń stanowi cienki, falisty profil metalowy, który działa jak szereg sprężyn. Po skompresowaniu nie ulega uszkodzeniu plastycznemu w ten sam sposób; zachowuje znaczną energię sprężystości.

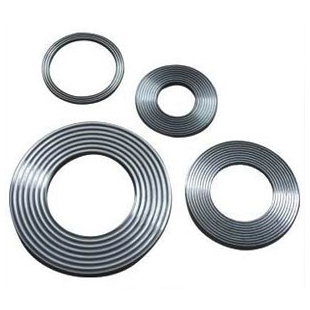

Aby to sobie wyobrazić, wyobraź sobie różnicę między płaskim arkuszem tektury a pudełkiem z tektury falistej. Płaski arkusz łatwo się składa i marszczy, tracąc swoją wytrzymałość. Pudełko z tektury falistej jest jednak sztywne i może odskoczyć. Ta sama zasada dotyczy uszczelek. Profil falisty w naszych uszczelkach z blachy falistej zapewnia wysoki stopień elastyczności i odzysku. W niedawnym badaniu przeprowadzonym przez wiodący europejski instytut uszczelnień zmierzono „relaksację pełzania” różnych typów uszczelek. Relaksacja pełzania to utrata naprężenia śruby w czasie. Po 1000 godzinach w temperaturze 300°C standardowa uszczelka z prasowanych włókien straciła ponad 60% swojego początkowego naprężenia. Elastyczna uszczelka grafitowa straciła około 35%. Z drugiej strony nasze uszczelki z blachy falistej straciły mniej niż 15% swojego początkowego naprężenia. To wyjątkowe utrzymanie naprężenia śruby oznacza, że kołnierz pozostaje uszczelniony dłużej, nawet gdy system podlega silnym cyklicznym zmianom temperaturowym i ciśnieniowym.
Ta odporność nie polega tylko na uszczelnieniu; chodzi także o bezpieczeństwo i koszty. W wielu procesach wykrycie małego wycieku może być trudne i wymagać kosztownego sprzętu do wykrywania gazu. W przypadku wykrycia wycieku często trzeba zatrzymać instalację w celu dokręcenia lub wymiany uszczelki. W przypadku zakładu chemicznego przestój może kosztować dziesiątki tysięcy dolarów za godzinę utraconej produkcji. Utrzymując uszczelnienie przez długi czas, uszczelki z blachy falistej zmniejszają częstotliwość tych kosztownych i destrukcyjnych interwencji. Charakterystyka „sprężynowania” falistego rdzenia zapewnia, że uszczelka może kompensować ruch różnicowy pomiędzy kołnierzami, chroniąc uszczelkę i zapobiegając emisjom niezorganizowanym. Ta niezawodność jest głównym powodem, dla którego kierownicy ds. utrzymania ruchu coraz częściej wybierają uszczelki z blachy falistej do najbardziej krytycznych i wymagających zastosowań.
Jednym z najtrudniejszych scenariuszy uszczelniania w procesach chemicznych jest kołnierz niskociśnieniowy o dużej średnicy. Pomyśl o włazie zbiornika magazynowego, kanale o dużej średnicy lub pokrywie wymiennika ciepła. Kołnierze te są często trudne do uszczelnienia, ponieważ mają bardzo dużą powierzchnię, ale można zastosować tylko ograniczoną siłę śruby bez zniekształcania samego kołnierza. Ponadto powierzchnie kołnierzy w tych zastosowaniach są często uszkodzone, wżery lub niewspółosiowe z powodu wcześniejszych zmian uszczelek lub po prostu z powodu rozmiaru konstrukcji. Tradycyjna płaska uszczelka wymaga bardzo dużego nacisku powierzchniowego, aby utworzyć uszczelnienie, ale w przypadku dużego kołnierza osiągnięcie równomiernego ciśnienia jest prawie niemożliwe.
W tym miejscu jaśnieje geniusz projektu uszczelek z blachy falistej. Jego falisty wzór tworzy szereg wysoce skoncentrowanych linii uszczelniających. Zamiast wymagać wysokiego średniego ciśnienia na całej powierzchni uszczelki, skupia dostępne obciążenie śruby na wąskich strefach styku. Oznacza to, że uszczelka z blachy falistej może zapewnić szczelność nawet przy stosunkowo niskim obciążeniu śrub. Kolejną istotną zaletą jest zdolność do dopasowywania się do nierówności powierzchni. Falisty rdzeń działa jak elastyczna membrana, która może ściskać i dostosowywać się do niedoskonałości powierzchni, co jest niezbędne przy uszczelnianiu dużych, czasami wypaczonych kołnierzy. Standardowe uszczelki płaskie po prostu nie są w stanie wypełnić tych szczelin i niedoskonałości bez rozległej naprawy powierzchni czołowej kołnierza, co jest procesem kosztownym i czasochłonnym.
Ta przewaga wydajności przekłada się bezpośrednio na rzeczywiste oszczędności. W przeszłości, jeśli zbiornik o dużej średnicy przeciekał, rozwiązaniem często było odizolowanie zbiornika, opróżnienie go i zlecenie spawaczowi naprawy powierzchni czołowej kołnierza lub zastosowanie niestandardowego procesu obróbki. Często wymagało to tygodni przygotowań i znacznych kosztów. W przypadku uszczelek z blachy falistej wiele z tych problemów rozwiązuje się na poziomie uszczelki. Nasza fabryka,Ningbo Kaxite Materiały uszczelniające Co., Ltd., produkuje uszczelki z blachy falistej w rozmiarach do kilku metrów średnicy, dla ciśnień tak niskich jak kilka milibarów i dla warunków próżniowych. Zdolność uszczelki do zapewnienia niezawodnego uszczelnienia przy tak małych obciążeniach śrub, w połączeniu z jej tolerancją na niedoskonałości powierzchni, sprawia, że jest to najlepsze rozwiązanie w przypadku problematycznych zastosowań na dużą skalę. Ta funkcja pozwala zakładom uniknąć kosztownych przestojów i napraw kołnierzy, utrzymując ciągłość operacji i zmniejszając budżety na konserwację.
Wybór właściwej uszczelki z blachy falistej do konkretnego zastosowania w obróbce chemicznej wymaga dokładnego zrozumienia warunków pracy i specyfikacji technicznych uszczelki. Niedopasowanie może prowadzić do przedwczesnej awarii, wycieków i potencjalnych zagrożeń. Poniższa tabela zawiera szczegółowe specyfikacje naszego standardowego asortymentu uszczelek z blachy falistej, podkreślając uzasadnienie techniczne każdego parametru. Jednakże w przypadku złożonych zastosowań zapewniamy pełną usługę inżynieryjną dostosowaną do indywidualnych potrzeb, aby zaprojektować uszczelkę idealnie dopasowaną do kołnierza.
| Parametr | Standardowa specyfikacja | Uzasadnienie inżynieryjne i wpływ aplikacji |
| Materiał rdzenia | SS304, SS316, SS316L, tytan | Określa odporność na korozję i zdolność temperaturową. SS316L jest powszechny w przypadku większości usług chemicznych. Tytan zapewniający silną korozję i odporność na wysoką temperaturę. |
| Grubość rdzenia (mm) | 0,20 - 0,40 | Grubsze rdzenie (0,30-0,40 mm) zapewniają większą sprężystość i są preferowane w przypadku kołnierzy niskociśnieniowych i o dużej średnicy. Cieńsze rdzenie (0,20 mm) są przeznaczone do systemów wysokociśnieniowych wymagających minimalnego odprężenia. |
| Skok pofałdowania (mm) | 2,5 - 4,0 | Skok to odległość między wierzchołkami pofałdowania. Węższy podziałka (2,5 mm) tworzy więcej linii uszczelniających, co jest lepsze w przypadku zastosowań o niskim obciążeniu śrub. Szerszy podziałka (4,0 mm) jest przeznaczona do zastosowań wysokociśnieniowych. |
| Wysokość pofałdowania (mm) | 0,8 - 1,5 | Określa ściśliwość i sprężystość. Większe wysokości umożliwiają większy ruch kołnierza i lepszą zgodność z powierzchnią. |
| Materiał elementu uszczelniającego | Elastyczny grafit, PTFE, mika | Najpopularniejszy jest grafit elastyczny, zapewniający doskonałą odporność temperaturową i chemiczną. PTFE przeznaczony jest do agresywnych chemikaliów w niższych temperaturach. Mika jest odporna na bardzo wysokie temperatury. |
| Gęstość elementu uszczelniającego (g/cm3) | 1,0 - 1,2 (grafit) | Wyższa gęstość zmniejsza porowatość i pełzanie, ale może być trudniejsza do sprasowania. Standardowa gęstość to dobra równowaga. |
| Maksymalna temperatura projektowa (°C) | Do 650°C (z miką) | To jest granica krytyczna. Przekroczenie tej wartości może spowodować degradację rdzenia lub elementu uszczelniającego, co prowadzi do uszkodzenia uszczelnienia. |
| Maksymalne ciśnienie projektowe (bar) | Do 250 barów | Określa minimalne obciążenie śruby i wymaganą wytrzymałość uszczelki. Wyższe ciśnienia wymagają grubszego lub mocniejszego rdzenia. |
| Zalecane naprężenie uszczelki (N/mm²) | 50 - 150 | Jest to naprężenie ściskające potrzebne do uzyskania uszczelnienia. Zbyt niska, a kołnierz będzie przeciekał; zbyt wysoka i może spowodować uszkodzenie uszczelki lub kołnierza. |
| Stopień nieszczelności (ASTM F37) | < 0,001 ml/min | Jest to wskaźnik wydajności uszczelnienia, wskazujący zdolność uszczelki do zapobiegania emisji niezorganizowanej. |
Wybierając uszczelkę z blachy falistej, nie chodzi tylko o indywidualne specyfikacje materiału; chodzi o zrozumienie interakcji pomiędzy uszczelką a kołnierzem. Nacisk na śrubę musi być wystarczający do ściśnięcia uszczelki i wytworzenia wymaganego naprężenia uszczelniającego, ale nie tak duży, aby zmiażdżył rdzeń. Wykończenie powierzchni kołnierza i równoległość również odgrywają kluczową rolę. W celu zapewnienia optymalnego uszczelnienia zalecamy wykończenie powierzchni kołnierzy o grubości Ra 3,2 do 6,3 µm. W Kaxite nasz zespół techniczny wykorzystuje zaawansowaną analizę elementów skończonych (FEA) do symulacji zachowania uszczelki przy określonych obciążeniach i ciśnieniach śrub. Dzięki temu możemy zalecić optymalną konstrukcję uszczelki oraz procedurę kontrolowanego momentu obrotowego, zapewniając niezawodne i szczelne połączenie spełniające najbardziej rygorystyczne normy emisji.
Przemysł chemiczny jest niezwykle zróżnicowany i obsługuje wszystko, od łagodnych węglowodorów po agresywne kwasy, zasady i rozpuszczalniki. Nie ma jednej „uniwersalnej” uszczelki, która wytrzymałaby wszystkie środowiska chemiczne. Prawdziwa siła uszczelki z blachy falistej polega na jej możliwości dostosowania. Dzięki starannemu doborowi metalu rdzenia i materiału okładzinowego (lub elementu uszczelniającego) uszczelkę można precyzyjnie zaprojektować pod kątem konkretnych mediów i warunków pracy. Ta elastyczność powoduje, że są one coraz częściej wybierane zamiast standardowych uszczelek spiralnych, które mają bardziej ograniczony zakres opcji konstrukcyjnych. W Ningbo Kaxite Sealing Materials Co., Ltd. produkujemy uszczelki z blachy falistej z szerokiej gamy kombinacji materiałów, aby sprostać rygorystycznym wymaganiom przemysłu chemicznego, petrochemicznego i farmaceutycznego.
Metal rdzenia zapewnia wytrzymałość konstrukcyjną i sprężystość. Do ogólnych zastosowań chemicznych SS316L jest uniwersalnym wyborem, oferującym dobrą odporność na szeroki zakres mediów i temperatur roboczych. W środowiskach bardziej korozyjnych, takich jak chlorki lub kwasy, zalecane są wyższe stopy, takie jak Hastelloy C276 lub Inconel 625. Do zastosowań w ekstremalnie wysokich temperaturach, np. w piecach rafineryjnych, stosuje się stopy na bazie tytanu lub niklu. Nasza fabryka utrzymuje kompleksowe zapasy tych metali specjalistycznych, co pozwala na szybką produkcję. Wybór elementu uszczelniającego jest równie istotny. Najpopularniejszym wyborem jest elastyczny grafit, który zapewnia doskonałą odporność na ciepło (do 650°C) i kompatybilność chemiczną z większością węglowodorów i pary. Grafit nie nadaje się jednak do kwasów silnie utleniających, gdyż może się utlenić i utracić swoje właściwości uszczelniające. W takich przypadkach stosujemy materiał wierzchni z PTFE lub jego modyfikowanych form, które są chemicznie obojętne.
W naszej ofercie znajdują się również innowacyjne konstrukcje, jak np. konstrukcja „Dual Sealing Layer”. Wiąże się to z użyciem dwóch różnych elementów uszczelniających — na przykład grafitowej warstwy wewnętrznej do uszczelnienia pierwotnego i pierścienia zewnętrznego z PTFE w celu ochrony przed mediami atakującymi grafit. Inną zaawansowaną konstrukcją jest włączenie wewnętrznego i zewnętrznego pierścienia nośnego. Pierścień wewnętrzny zapobiega zapadaniu się uszczelki do wewnątrz pod ciśnieniem (szczególnie ważne przy wysokich ciśnieniach), natomiast pierścień zewnętrzny zapewnia ochronę przed korozją i pomaga w centrowaniu. Ten poziom dostosowania sprawia, że uszczelki z blachy falistej stają się standardem w zastosowaniach krytycznych dla bezpieczeństwa i o dużej wartości. Przykład: duży producent farmaceutyczny borykał się z problemami związanymi z zanieczyszczeniem obiegu wody o wysokiej czystości z powodu materiałów ekstrahowanych ze standardowych uszczelek. Nasza fabryka zaprojektowała uszczelkę z blachy falistej z solidną okładziną z PTFE i rdzeniem SS316L, która wyeliminowała wszystkie elementy ekstrahowalne, zapewniając czyste, czyste uszczelnienie. Tego rodzaju dostosowane do indywidualnych potrzeb rozwiązanie jest możliwe tylko dzięki elastycznej platformie projektowej w postaci uszczelek z blachy falistej.
Pytanie 1: Czym uszczelka z blachy falistej różni się od uszczelki spiralnej pod względem wydajności?
Odpowiedź: Podstawowa różnica polega na konstrukcji rdzenia. Uszczelka zwijana spiralnie wykorzystuje spiralnie zwinięty metalowy pasek w kształcie litery V z wypełniaczem. Są doskonałe do wielu zastosowań, ale mogą być podatne na „wydmuchanie”, jeśli wypełniacz zostanie uszkodzony. W uszczelce z blachy falistej zastosowano solidny, ciągły rdzeń z blachy falistej, który zapewnia solidniejszą i sztywniejszą konstrukcję. Konstrukcja ta zapewnia doskonałą odporność na wydmuch i jest bardziej odporna na silne cykle termiczne. Chociaż uszczelki spiralne są dobrym wyborem do zastosowań ogólnych, uszczelki z blachy falistej są zazwyczaj preferowane w przypadku kołnierzy niskociśnieniowych o dużej średnicy oraz w zastosowaniach, w których problemem jest uszkodzenie powierzchni czołowej kołnierza lub niewspółosiowość.
Pytanie 2: Czy można zastosować uszczelkę z blachy falistej na kołnierzu o bardzo szorstkim wykończeniu powierzchni?
Odpowiedź: Tak, to jedna z ich głównych zalet. Profil falisty działa jak szereg elastycznych sprężyn, które mogą ściskać i dopasowywać się do nierówności powierzchni. Miękki element uszczelniający (grafit lub PTFE) wypełnia mikroskopijne szczeliny, tworząc uszczelnienie. Dzięki temu idealnie nadają się do naprawy starych, skorodowanych kołnierzy bez konieczności ponoszenia kosztów wymiany nawierzchni. Jednakże zawsze zalecamy w miarę gładką i płaską powierzchnię czołową kołnierza, aby uzyskać optymalne uszczelnienie. W przypadku wyjątkowo szorstkich kołnierzy może być wymagany grubszy element uszczelniający lub okładzina o większej gęstości. Nasz zespół techniczny może doradzić najlepsze rozwiązanie dla Twojego konkretnego stanu.
Pytanie 3: Jakiego momentu obrotowego należy użyć podczas przykręcania uszczelki z blachy falistej?
Odpowiedź: Nie ma jednej wartości momentu obrotowego. Zależy to od rozmiaru uszczelki, rozmiaru śruby, wartości znamionowej kołnierza i materiału uszczelki. Celem jest osiągnięcie zalecanego naprężenia uszczelki (zwykle 50-150 N/mm² w przypadku uszczelek z blachy falistej) bez zgniatania rdzenia. Dla każdej dostarczanej przez nas uszczelki zapewniamy szczegółową procedurę dokręcania, która jest obliczana na podstawie konkretnego projektu kołnierza. Ta procedura określi moment obrotowy w ft-lbs lub Nm, kolejność dokręcania i liczbę przejść. Aby uzyskać szczelne uszczelnienie i zapobiec uszkodzeniom, należy koniecznie przestrzegać tej procedury. Nigdy nie przekraczaj zalecanego momentu obrotowego.
Pytanie 4: Czy uszczelki z blachy falistej nadają się do zastosowań próżniowych?
Odpowiedź: Tak, absolutnie. Uszczelki z blachy falistej doskonale nadają się do zastosowań próżniowych, w tym wysokiej próżni. Ich sztywny rdzeń zapobiega wciąganiu ich w szczelinę kołnierza, w przeciwieństwie do niektórych bardziej miękkich uszczelek arkuszowych. Konstrukcja falista zapewnia również dodatnie uszczelnienie nawet pod podciśnieniem. Zalecamy konstrukcję z wewnętrznym pierścieniem nośnym, aby zapobiec zapadaniu się do wewnątrz i elementem uszczelniającym o dużej gęstości, aby zminimalizować odgazowanie. Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. dostarcza uszczelki z blachy falistej do licznych zastosowań próżniowych, w tym w przemyśle farmaceutycznym i półprzewodników.
Pytanie 5: Jak przechowywać uszczelki z blachy falistej, aby zapewnić ich integralność przed montażem?
Odpowiedź: Uszczelki z blachy falistej należy przechowywać w czystym, suchym i chłodnym miejscu. Należy je chronić przed wilgocią, brudem i ekstremalnymi temperaturami. Oryginalne opakowanie (często zapieczętowana plastikowa torba z osuszaczem) powinno pozostać nienaruszone do czasu montażu, aby zapobiec rdzewieniu lub zanieczyszczeniu. Powinny być przechowywane na płasko, aby zapobiec zniekształceniom, i nie należy ich układać na wierzchu z innymi ciężkimi przedmiotami. Nasza fabryka dołącza do każdej przesyłki szczegółowe instrukcje dotyczące przechowywania, aby zapewnić, że uszczelki dotrą na miejsce w idealnym stanie.
Od wytrzymywania najbardziej brutalnych cykli termicznych i ciśnieniowych po uszczelnianie problematycznych kołnierzy o dużej średnicy i oferowanie niezrównanej elastyczności materiału, uszczelka z blachy falistej okazała się doskonałym rozwiązaniem uszczelniającym dla nowoczesnego przemysłu przetwórstwa chemicznego. Jego unikalna konstrukcja zapewnia poziom niezawodności, bezpieczeństwa i opłacalności, któremu tradycyjne alternatywy uszczelek po prostu nie mogą dorównać. Dla inżynierów zajmujących się konserwacją i kierowników zakładów stanowi to proaktywną inwestycję w pozbawioną wycieków, długoterminową eksploatację.
