W zastosowaniach przemysłowych wymagających wysokich temperatur – takich jak rafinerie petrochemiczne, elektrownie i wymienniki ciepła – standardowe uszczelki często zawodzą z powodu degradacji termicznej, relaksacji pełzania lub utraty sprężystości. Jednakże metalowe ząbkowane uszczelki zostały specjalnie zaprojektowane, aby doskonale sprawdzały się w tych wymagających środowiskach. Ale co sprawia, że tak dobrze sprawdzają się w wysokich temperaturach? Odpowiedź leży w ich unikalnym designie i doborze materiałów. Metalowa uszczelka ząbkowana składa się z metalowego rdzenia (zwykle ze stali nierdzewnej lub stopu o wysokiej zawartości niklu) z koncentrycznymi ząbkami (rowkami) po obu stronach i często z miękkiego materiału wierzchniego, takiego jak grafit lub PTFE, nałożonego na ząbki. Metalowy rdzeń zapewnia wytrzymałość mechaniczną i stabilność termiczną, podczas gdy ząbki skupiają siłę uszczelniającą w wąskim pasie, tworząc duże obciążenia jednostkowe, które równoważą ruch kołnierza i cykle termiczne. Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. produkuje uszczelki ząbkowane od ponad 20 lat i sprawdziliśmy ich działanie w temperaturach od -200°C do 850°C, w zależności od zastosowanych materiałów.
Przydatność metalowych uszczelek ząbkowanych do pracy w wysokich temperaturach zależy od czterech kluczowych czynników: zastosowania stopów metali odpornych na wysokie temperatury (takich jak stal nierdzewna 316L, Inconel 625 lub Hastelloy C276), zastosowania termostabilnego materiału okładzinowego (grafit ekspandowany lub mika), kontrolowanego ściskania i odzyskiwania ząbkowanej konstrukcji oraz minimalnego niedopasowania rozszerzalności cieplnej pomiędzy materiałami uszczelki i kołnierza. W przeciwieństwie do uszczelek miękkich (np. gumy lub PTFE), które miękną, pełzają lub utleniają się w podwyższonych temperaturach, metalowy rdzeń uszczelek ząbkowanych zachowuje swój kształt i siłę uszczelniającą. Po ściśnięciu ząbki tworzą szereg szczelnych linii uszczelniających, które skutecznie blokują ścieżki wycieków, nawet w przypadku silnych cykli termicznych. W tym obszernym artykule omówimy naukę o materiałach, geometrię projektową i właściwości użytkowe, które składają się na metalząbkowane uszczelkipreferowany wybór do uszczelniania w wysokiej temperaturze. Dostarczymy również szczegółowe specyfikacje techniczne, wytyczne dotyczące zastosowań i dane dotyczące wydajności w świecie rzeczywistym, wynikające z bogatego doświadczenia naszej fabryki.
Podstawą każdej wysokotemperaturowej uszczelki ząbkowanej jest jej metalowy rdzeń. W przeciwieństwie do materiałów organicznych lub elastomerowych, które rozkładają się lub utleniają w stosunkowo niskich temperaturach (zwykle poniżej 200-250°C), wysokowydajne stopy metali zachowują swoje właściwości mechaniczne i odporność na korozję w temperaturach do 850°C lub nawet wyższych. Na Ningbo Kaxite Materiały uszczelniające Co., Ltd., oferujemy szeroką gamę materiałów na rdzeń metalowy, każdy wybrany ze względu na jego specyficzne właściwości temperaturowe i odporność na korozję. Do większości zastosowań wysokotemperaturowych zalecamy austenityczne stale nierdzewne (np. 304, 316L) dla temperatur do 600°C oraz stopy na bazie niklu (Inconel 625, Incoloy 825) dla temperatur do 850°C lub w środowiskach silnie korozyjnych. Metalowy rdzeń zapewnia integralność strukturalną niezbędną do utrzymania naprężenia uszczelki pod obciążeniem śruby kołnierza, nawet gdy kołnierz i uszczelka ulegają rozszerzalności cieplnej.
Kluczowe właściwości materiałów z rdzeniem metalowym stosowanych w naszych uszczelkach ząbkowanych:
Wybór materiału rdzenia metalowego ma kluczowe znaczenie dla osiągnięcia pożądanej żywotności. Na przykład w zastosowaniach rafineryjnych, w których panuje temperatura robocza 500°C i korozyjne medium procesowe zawierające związki siarki, wybralibyśmy rdzeń Inconel 625, który zapewnia wyjątkową odporność zarówno na utlenianie, jak i siarczkowanie. W rurociągu parowym elektrowni pracującym w temperaturze 540°C często wystarczający jest rdzeń ze stali nierdzewnej 316L z okładziną grafitową. Nasza fabryka przeprowadza rygorystyczną analizę materiałów dla każdego zastosowania, biorąc pod uwagę temperaturę roboczą, ciśnienie i średnią korozyjność, aby zalecić optymalny rdzeń metalowy. Przeprowadzamy również testy metalurgiczne, w tym analizę twardości, rozciągania i wielkości ziaren, na każdej partii materiału z rdzeniem metalowym, aby zapewnić zgodność ze specyfikacjami ASTM.
Aby zilustrować praktyczną różnicę, rozważ studium przypadku z zakładu petrochemicznego, w którym zastosowano uszczelkę rdzenia ze stali węglowej w temperaturze 550°C. Uszczelka uległa uszkodzeniu po 6 miesiącach z powodu utlenienia i utraty grubości. Po przejściu na naszą ząbkowaną uszczelkę ze stali nierdzewnej 316L z okładziną grafitową, żywotność uszczelki wydłużyła się do ponad 4 lat, bez mierzalnej utraty szczelności. Ta trwałość przekłada się bezpośrednio na krótsze przestoje konserwacyjne, poprawę bezpieczeństwa instalacji i niższe całkowite koszty operacyjne. Nasza fabryka w Kaxite utrzymuje obszerną bazę danych danych dotyczących wydajności materiałów, co pozwala nam wybrać optymalny rdzeń metalowy dla każdego zastosowania wysokotemperaturowego.

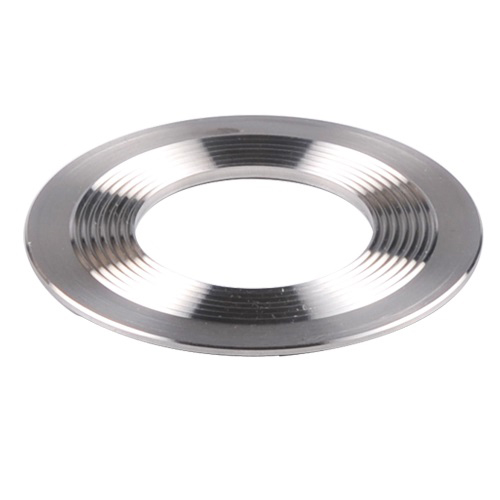

Ząbkowana (lub rowkowana) konstrukcja metalowych uszczelek ząbkowanych to nie tylko cecha konstrukcyjna – to kluczowy czynnik zapewniający skuteczność uszczelniania w wysokich temperaturach. Koncentryczne ząbki na powierzchniach uszczelniających spełniają wiele funkcji: skupiają obciążenie śruby w wąskich pasach obwodowych, tworząc wysokie jednostkowe naprężenia uszczelniające (do 500-700 MPa), które osadzają się w powierzchni kołnierza i zapewniają skuteczne uszczelnienie. Umożliwiają także promieniowe rozszerzanie i kurczenie się uszczelki podczas cykli termicznych, nie powodując nadmiernej relaksacji naprężeń. Co więcej, ząbki działają jak wiele niezależnych barier uszczelniających, tak że jeśli jedno ząbkowanie zostanie naruszone, sąsiednie ząbki nadal utrzymują uszczelnienie. Ta nadmiarowość jest szczególnie cenna w zastosowaniach wysokotemperaturowych, gdzie cykle termiczne mogą powodować ruch kołnierza i ruch uszczelki.
Kluczowe, zwiększające wydajność cechy ząbkowanej konstrukcji naszych uszczelek ząbkowanych:
Nasza fabryka przeprowadza szeroko zakrojone testy w celu optymalizacji geometrii ząbków dla różnych zastosowań. Przetestowaliśmy głębokość ząbkowania od 0,15 mm do 0,3 mm i podziałkę (odległość między ząbkami) od 1,0 mm do 2,0 mm, aby określić optymalną kombinację dla określonych zakresów temperatur i ciśnień. Nasza standardowa uszczelka ząbkowana ma głębokość ząbkowania 0,25 mm i podziałkę 1,5 mm, co naszym zdaniem zapewnia najlepszą równowagę pomiędzy wydajnością uszczelniającą i odpornością na uszkodzenia z powodu zgniecenia. Oferujemy również opcję „drobnego ząbkowania” o skoku 1,0 mm do zastosowań wymagających wyjątkowo niskich współczynników wycieków, takich jak obsługa próżni lub obsługa gazów toksycznych.
Przykład z życia codziennego z podgrzewacza rafinerii ropy naftowej, pracującego w temperaturze 480°C i przy codziennych cyklach termicznych, pokazuje wartość ząbkowanej konstrukcji. Oryginalne płaskie uszczelki grafitowe uległy uszkodzeniu w ciągu 3 miesięcy z powodu silnego rozluźnienia i wydmuchu. Po zamontowaniu naszych uszczelek ząbkowanych z rdzeniem 316L i okładziną grafitową, żywotność przedłużyła się do 3 lat. Inżynier zakładu zauważył, że ząbkowane uszczelki zachowały swoją szczelność nawet po ponad 100-krotnym przechodzeniu kołnierzy z temperatury otoczenia do 480°C, co potwierdza zdolność konstrukcji do kompensowania ruchów termicznych. W Ningbo Kaxite Sealing Materials Co., Ltd. stale udoskonalamy geometrię ząbków i materiały okładzinowe, aby sprostać zmieniającym się wymaganiom zastosowań związanych z uszczelnianiem w wysokich temperaturach.
Ningbo Kaxite Materiały uszczelniające Co., Ltd. produkuje szeroką gamę uszczelek ząbkowanych do zastosowań wysokotemperaturowych, wysokociśnieniowych i korozyjnych. Nasza linia produktów obejmuje rozmiary standardowe i niestandardowe, z różnymi materiałami rdzenia metalowego i materiałami okładzinowymi. Poniższa tabela podsumowuje kluczowe specyfikacje techniczne naszych najpopularniejszych modeli uszczelek ząbkowanych, które są szeroko stosowane w przemyśle petrochemicznym, energetycznym i rafineryjnym na całym świecie. Nasza fabryka może produkować uszczelki o średnicach od 10 mm do 5000 mm i grubościach od 2 mm do 6 mm, aby spełnić specyficzne wymagania projektu.
| Model | Materiał rdzenia | Materiał wierzchni | Zakres temperatur (°C) | Maksymalne ciśnienie (bar) | Głębokość ząbkowania (mm) | Grubość (mm) | Szybkość wycieku (ml/min) |
| KS-304-G | Stal nierdzewna 304 | Grafit ekspandowany | -200 do 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | Stal nierdzewna 316L | Grafit ekspandowany | -200 do 600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Stal nierdzewna 316L | PTFE (do mediów korozyjnych) | -200 do 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Grafit ekspandowany | -200 do 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Grafit ekspandowany | -200 do 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Stal nierdzewna 316L | Mika (izolacja wysokotemperaturowa) | -200 do 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Oprócz oferty standardowej nasza fabryka oferuje szereg opcji niestandardowych, które pozwalają sprostać konkretnym wyzwaniom związanym z wysoką temperaturą. Oferujemy uszczelki ząbkowane z rdzeniem „elastycznym” (np. rdzeniem z blachy falistej) do zastosowań wymagających większej ściśliwości lub z ząbkowaniem „profilu krzywki” do nierównych powierzchni kołnierzy. Możemy także nałożyć na okładzinę powłokę antyadhezyjną (np. PTFE lub nikiel), która zapobiegnie przyleganiu uszczelek do kołnierzy, co jest szczególnie cenne w przypadku połączeń śrubowych wymagających okresowego demontażu.
Kontrola jakości ma ogromne znaczenie w naszym procesie produkcyjnym. Każda ząbkowana uszczelka jest sprawdzana pod kątem spójności głębokości ząbkowania za pomocą pomiaru optycznego, płaskości za pomocą granitowej płyty powierzchniowej oraz pod kątem wad wizualnych pod wpływem intensywnego oświetlenia. Wykonujemy również test szczelności helem na losowych próbkach z każdej partii, osiągając współczynniki wycieków poniżej 10^-6 mbar·l/s w zastosowaniach krytycznych. Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. dostarcza do każdego zamówienia kompleksowy raport z testów, zawierający certyfikaty materiałowe, wyniki kontroli wymiarowej i dane dotyczące współczynnika nieszczelności. Ta przejrzystość i zaangażowanie w jakość zapewniają, że nasze uszczelki ząbkowane zapewniają wydajność i niezawodność wymaganą w środowiskach o wysokiej temperaturze.
Nawet najlepiej zaprojektowana uszczelka ząbkowana może przedwcześnie ulec uszkodzeniu, jeśli nie zostanie prawidłowo zainstalowana i konserwowana. Zastosowania w wysokich temperaturach stawiają przed montażem uszczelek wyjątkowe wyzwania: należy uwzględnić rozszerzalność cieplną, moment obrotowy śrub musi być precyzyjnie kontrolowany, aby uniknąć nadmiernego lub niedostatecznego ściągnięcia, a uszczelka i kołnierze muszą być wolne od zanieczyszczeń, które mogłyby powodować utlenianie lub atak chemiczny w podwyższonych temperaturach. W firmie Ningbo Kaxite Sealing Materials Co., Ltd. opracowaliśmy kompleksowy przewodnik dotyczący instalacji i konserwacji w oparciu o dziesiątki lat doświadczenia w terenie. Przestrzeganie tych wytycznych może wydłużyć żywotność uszczelek ząbkowanych o 50–100 procent, znacznie zmniejszając koszty konserwacji instalacji i nieplanowanych przestojów.
Kluczowe praktyki montażu i konserwacji uszczelek ząbkowanych w instalacjach wysokotemperaturowych:
Studium przypadku z elektrowni w Europie ilustruje wpływ prawidłowej instalacji. W zakładzie występowały częste awarie uszczelek ząbkowanych na linii pary przegrzanej (550°C, 120 barów). Analiza wykazała, że awarie wynikały z nierównomiernego momentu obrotowego śrub i niewłaściwego przygotowania powierzchni kołnierza. Po wdrożeniu naszych wytycznych montażowych — obejmujących czyszczenie powierzchni, skalibrowane narzędzia dynamometryczne i procedurę ponownego dokręcania momentu po nagrzaniu — żywotność uszczelki wzrosła ze średnio 8 miesięcy do ponad 4 lat. Kierownik zakładu poinformował, że koszt programu instalacyjnego był niższy niż koszt jednego nieplanowanego przestoju, co podkreśla zwrot z inwestycji w odpowiednie praktyki instalacyjne.
Nasza fabryka oferuje szkolenia na miejscu i nadzór nad instalacją w przypadku kluczowych projektów. Udostępniamy również kalkulator ponownego momentu obrotowego, który uwzględnia określone współczynniki rozszerzalności cieplnej materiałów kołnierza i uszczelki, aby określić optymalny okres ponownego dokręcania. Dodatkowo zalecamy przechowywanie uszczelek ząbkowanych w czystym, suchym środowisku, z dala od atmosfery korozyjnej i używanie ich w okresie przydatności do spożycia (zwykle 2 lata w przypadku uszczelek z grafitową powierzchnią). Postępując zgodnie z tymi najlepszymi praktykami, operatorzy instalacji mogą zmaksymalizować wydajność i żywotność swoich uszczelek ząbkowanych w instalacjach wysokotemperaturowych.
Pytanie 1: Czy metalowe ząbkowane uszczelki można ponownie wykorzystać po wystawieniu na działanie wysokich temperatur?
Odpowiedź: Ogólnie rzecz biorąc, nie zalecamy ponownego używania uszczelek ząbkowanych po ich użytkowaniu, szczególnie w wysokich temperaturach. Materiał okładzinowy (grafit lub mika) podczas wstępnego ściskania ulega odkształceniu plastycznemu, którego nie można w pełni odzyskać. Ponowne użycie uszczelki może prowadzić do niewystarczających naprężeń uszczelniających i zwiększonego ryzyka wycieku. Jednakże w niektórych zastosowaniach niskociśnieniowych i niskotemperaturowych kontrola wzrokowa może pozwolić na ponowne użycie, jeśli materiał okładzinowy nie wykazuje uszkodzeń. W przypadku zastosowań wysokotemperaturowych zawsze zalecamy stosowanie nowej uszczelki ząbkowanej, aby zapewnić niezawodne uszczelnienie. Nasza fabryka świadczy usługi regeneracji uszczelek z rdzeniem metalowym, w przypadku których można wymienić materiał okładzinowy, ale rdzeń należy sprawdzić pod kątem wypaczeń lub korozji.
Pytanie 2: Jaka jest maksymalna temperatura robocza metalowej uszczelki ząbkowanej z okładziną grafitową?
Odpowiedź: Maksymalna ciągła temperatura pracy uszczelek ząbkowanych z okładziną z grafitu ekspandowanego zależy od środowiska. W atmosferze utleniającej (powietrze) maksymalna temperatura wynosi zazwyczaj 550°C, ponieważ grafit zacznie się utleniać w wyższych temperaturach. W atmosferze obojętnej lub redukującej grafit można stosować w temperaturze do 850°C. W przypadku temperatur powyżej 550°C w warunkach utleniających zalecamy stosowanie okładziny mikowej lub uszczelnienia metal-metal (bez okładziny) w przypadku naszych uszczelek ząbkowanych. Nasza fabryka zapewnia szczegółowe wykresy temperatur dla każdego materiału okładzinowego, aby pomóc Ci wybrać odpowiednią opcję dla konkretnego środowiska.
Pytanie 3: Jak metalowe ząbkowane uszczelki wypadają w porównaniu z uszczelkami zwijanymi spiralnie do zastosowań wysokotemperaturowych?
Odpowiedź: Zarówno uszczelki ząbkowane, jak i uszczelki zwijane spiralnie doskonale nadają się do zastosowań wysokotemperaturowych, ale mają różne właściwości. Uszczelki ząbkowane zapewniają mocniejsze uszczelnienie w wyższych temperaturach i są mniej podatne na poluzowanie uzwojenia pod wpływem cykli termicznych. Mają także większą odporność na wydmuch i łatwiej je montować na nierównych kołnierzach. Z drugiej strony uszczelki spiralne są bardziej elastyczne i mogą kompensować większe niewspółosiowość kołnierzy. Nasza fabryka w Ningbo Kaxite Sealing Materials Co., Ltd. zaleca uszczelki ząbkowane do zastosowań o krytycznym znaczeniu, w wysokich temperaturach i pod wysokim ciśnieniem, gdzie najważniejsza jest niezawodność, oraz uszczelki spiralnie zwijane do mniej wymagających zastosowań, gdzie problemem jest uszkodzenie kołnierza.
Pytanie 4: Czy metalowe ząbkowane uszczelki można stosować w instalacjach próżniowych w wysokich temperaturach?
Odpowiedź: Tak, uszczelki ząbkowane nadają się do zastosowań próżniowych w wysokich temperaturach, pod warunkiem, że materiał okładziny jest stabilny w warunkach próżni (np. grafit lub mika). Metalowy rdzeń zapewnia niezbędną integralność strukturalną, aby wytrzymać zewnętrzne ciśnienie atmosferyczne, podczas gdy ząbki zapewniają szczelne uszczelnienie nawet przy niskim ciśnieniu wewnętrznym. Do zastosowań próżniowych zalecamy drobną podziałkę ząbkowania (1,0 mm) i wysokiej jakości okładzinę grafitową o niskiej charakterystyce odgazowywania. Nasza fabryka dostarczyła uszczelki ząbkowane do wysokotemperaturowych pieców próżniowych pracujących w temperaturze 800°C i 10^-5 mbar, uzyskując doskonałe wyniki.
Pytanie 5: Jakie certyfikaty posiada Ningbo Kaxite Sealing Materials Co., Ltd. dla swoich metalowych uszczelek ząbkowanych?
Odpowiedź: Nasze uszczelki ząbkowane są produkowane zgodnie z normami ISO 9001:2015 (zarządzanie jakością) i ISO 14001:2015 (zarządzanie środowiskiem). Posiadamy również certyfikat TA-Luft (VDI 2440) na uszczelki niskoemisyjne oraz spełniamy wymagania norm ASME B16.20 i API 607 w zakresie bezpieczeństwa pożarowego. Nasze uszczelki są testowane przez niezależne laboratoria zewnętrzne pod kątem zgodności z normami ASTM, w tym ASTM F112 pod kątem wycieków i ASTM F36 pod kątem ściśliwości. Przy każdej wysyłce zapewniamy pełny zestaw certyfikatów badań i identyfikowalność materiału, zapewniając pełną zgodność z najbardziej rygorystycznymi normami międzynarodowymi.
Przydatność metalowych uszczelek ząbkowanych do środowisk o wysokiej temperaturze jest poparta ich solidnym doborem materiałów, pomysłową geometrią ząbkowaną i sprawdzoną wydajnością w warunkach cykli termicznych. Metalowy rdzeń zapewnia niezbędną wytrzymałość i stabilność termiczną, materiały okładzinowe (grafit lub mika) zapewniają zgodność i odporność chemiczną, a ząbki tworzą liczne linie uszczelniające pod dużym naprężeniem, które zachowują integralność pomimo ruchu kołnierza i rozluźnienia śrub. W Ningbo Kaxite Sealing Materials Co., Ltd. nasza fabryka udoskonaliła produkcję uszczelek ząbkowanych przez ponad dwie dekady, oferując szeroką gamę materiałów i konfiguracji, aby sprostać wymaganiom najsurowszych zastosowań wysokotemperaturowych. Nasze zaangażowanie w jakość, innowacyjność i obsługę klienta gwarantuje, że nasze uszczelki zapewniają niezawodne i długotrwałe uszczelnienie w rafineriach, elektrowniach i zakładach przetwórstwa chemicznego na całym świecie.
Czy stoisz przed trudnym zadaniem uszczelniania w wysokich temperaturach?Skontaktuj się z Ningbo Kaxite Sealing Materials Co., Ltd. już dziśw celu uzyskania kompleksowej konsultacji dotyczącej uszczelek. Podaj temperaturę roboczą, ciśnienie, medium i szczegóły kołnierza, a nasz zespół inżynierów zaleci optymalny materiał i konstrukcję uszczelki ząbkowanej. Oferujemy bezpłatne próbki do testów, konkurencyjne ceny i szybką dostawę w dowolne miejsce.Zamów teraz bezpłatną próbkę uszczelek ząbkowanych i pakiet danych technicznych od Ningbo Kaxite Sealing Materials Co., Ltd. i zapewnij bezpieczeństwo i niezawodność swojego systemu wysokotemperaturowego.
